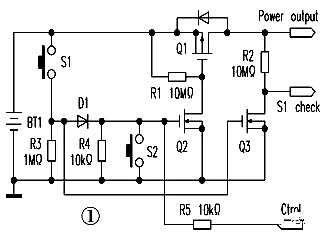

電路圖功用：運用一個輕觸開關按鍵分離單片機軟件控制來完成單片機電源的“開”和“關”，在關機狀態下電路功耗極低，是一個適用性很強的電路。

電路圖簡明：

1.輕觸開關S1為開關機按鍵，在關機狀態下按S1可使電源“開”，開機狀態下按S1可使電源關。

2.Power output為電源輸出端，銜接單片機主電路。

3.S1-check與單片機的I/O相連，經過檢測其電平狀態來判別S1能否按下。

4.Ctrol也與單片機的I/O相連，經過Ctrl來控制電源的“開”和“關”。

5.開關S2的作用是當單片機死機，程序跑飛之后，只能經過S2來強迫關機。

電路圖解：開機時，按下輕觸開關S1，此時NMOS管Q3的柵極直接與電池正極相連，所以Q3導通，S1 check為低電平；同樣電池電壓經二極管D1也與NMOS管Q2的柵極相連，Q2也會導通。Q2導通后，PMOS管Q1的柵極被拉低，則Q1導通，電源翻開，單片機上電開端初始化。

單片機初始化完成后，檢測到S1 check仍為低電平常，判別為S1按下，則控制Ctrol端輸出高電平，使Q2堅持穩定的導通狀態。這樣也能保證Q1也處于穩定的導通狀態。開機完成。此時，即便松開S1后，電源也會處于翻開狀態，但Q3會截止，S1 check恢復高電平。

當需求關機時，再次按下開關S1，使Q3導通，S1 check為低電平。單片機經過一段延時后，再次判別S1 check仍為低電平話，則判別S1按下，執行關機指令。此時程序保管一切數據，關閉中綴。Ctrol輸出低電平使Q2截止，從而控制Q1截止，切斷電源“主開關”。

但是由于電容的作用，單片機的電源電壓會漸漸變低，此時Ctrol的電平狀態會處于一個不穩定的狀態，但由于電阻R4的作用，能夠保證Q2的柵極堅持被拉低的狀態，使Q2穩定截止。

當單片機電源電壓完整沒有時，Ctrol也是處于低電平狀態，也不能影響Q2的截止。

假如當單片機死機時，程序控制曾經不起作用了，按下開關S2，使Q2強迫關斷，Q1也會關斷，也切斷了單片機的電源。這樣就能夠保證再不時掉整個電路電源狀況下強迫關機。

注意：

1.注意程序的配合，特別是在延時檢測方面。

2.注意這個電路的抗干擾才能。

3.同時剖析一下，本例電路在改換電源時，能否有誤開的時機。

二、單片機電源雙按鍵開關機電路（電路見圖2）

電路圖功用：本例電路圖可經過兩個輕觸按鍵來完成單片機電路電源的“開”和“關”。

電路圖簡明：

1.輸入IN網絡接電池的正極，經開關管Q1可輸出至OUT端。

2.OUT端接單片機的電源端。

3.Ctrol端銜接到單片機的控制引腳。

4.輕觸開關S1為電源“開”按鍵。

5.輕觸開關S2為電源“關”按鍵。

電路圖解：PMOS管Q1為開關管，Q1導通，單片機電源就開；Q1截止，單片機電源就截止。所以，剖析時抓住Q1的導通狀態就行。

當需求開機時，按下開關S1，則NMOS管Q2的柵極為高電平，使Q2導通。Q2導通使PMOS管Q1的柵極為低電平，則Q1會導通，單片機電源開，單片機進入初始化。      單片機初始化后，將Ctrol端輸出高電平，維持Q2的導通，此時松開按鍵S1也不會影響單片機的工作。當需求關機時，按下開關S2，則NMOS管Q2的柵極為低電平，使Q2截止，則Q1也會截止，單片機電源關。此時由于電阻R3的作用，能使Q2堅持截止?fàn)顟B(tài)。到單片機關機完畢后，Ctrol引腳也變成了低電平，Q2也能穩定截止。

注意：

1.大家應該發現本例電路與上例電路的區別，能夠互相比擬一下這兩個電路圖之間的優缺陷。

2.同樣，在電池設備中，功耗是首要思索的，所以這里的MOS管也應該選擇低漏電流的MOS管。

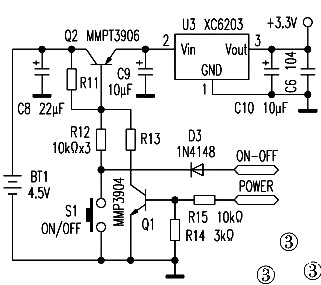

三、單按鍵控制單片機電源開關機電路二（電路見圖3）

電路圖功用：本例電路可完成經過輕觸開關+單片機軟件控制來完成電源的開和關。

電路圖簡明：電路圖中U3為電源轉換芯片，其輸出電源給單片機供電。三極管Q2為整個開關機電路的開關管。

網絡ON-OFF銜接至單片機的I/O口，經過其電平變化檢測按鍵S1能否按下，并判別是開機還是關機。

網絡POWER也銜接至單片機的I/O口，用來控制三極管Q1的開和關。

電路圖解：

1.初始狀態：電路初始狀態下，開關S1沒有被按下，三極管Q2的基極為高電平，處于截止?fàn)顟B(tài)，電源轉換芯片6203沒有電源輸入，也就沒有3.3V的電源輸出。三極管Q1也處于截止?fàn)顟B(tài)。

2.開機狀態：當需求開機時，按下開關S1，使三極管Q2的基極電位被拉低，三極管Q2導通，電源轉換芯片輸出3.3V給單片機供電。單片機上電后，開端初始化。普通初始化時會將I/O引腳置為高電平，但是初始化需求一定的時間，所以S1按下后不能馬上松開。單片機初始化完成后，ON-OFF經過二極管D3被開關S1拉低，單片機檢測到其為低電平，闡明開關被按下，確認開機正常運轉；同理POWER輸出高電平使Q1導通，此時即便開關S1松開，ON-OFF恢復高電平，也不會影響整個系統的工作。至此，電路開機完成。

3.關機狀態：當需求關機時，再次按下開關S1，ON-OFF網絡被拉低，單片機檢測到低電平信號后，經過一段延時再次檢測ON-OFF網絡電平狀態，若仍為低電平，則確以為關機信號。單片機執行關機命令，關閉中綴，保管數據，同時POWER網絡輸出低電平，使三極管Q1截止，Q2的基極恢復高電平，Q2也截止，電源轉換芯片也開端中止工作。

但由于電容C10，C6的作用，單片機電源電壓不會馬上變成0，它是逐步降低的，會惹起I/O的電平狀態不肯定。此時經過下拉電阻R14的作用，可使Q1的基極維持穩定的低電平，保證系統穩定關機。

注意：

1.關機時，單片機不需求初始化，此時按鍵按下的時間不需求太久。

2.本例電路硬件局部不算復雜，主要局部在于程序的配合。
