計算機中的電路是數字電路，其中采用的是基極偏置以及由基極偏置構成的電路。但對于放大器，則需要電路的靜態工作點 Q 不隨電流增益的變化而變化。

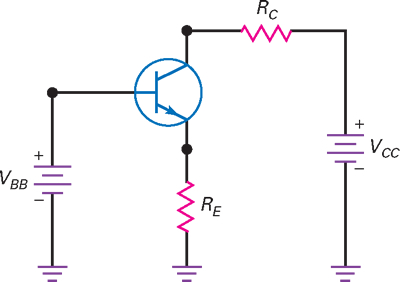

圖1所示一個發射極偏置電路。由圖 1 可見，電阻從基極電路移到了發射極電路。這個變化改變了整個電路的特性，使得該電路的 Q 點十分穩定。電流增益從 50 變到 150 的過程中，Q 點在負載線上的位置幾乎不變。
基本概念
將基極電源電壓直接加在基極，基極和地之間的電壓為 VBB，發射極不再接地。發射極和地之間的電壓為：
如果 VBB 大于 20 倍的 VBE，則理想化近似足夠準確；如果 VBB 小于 20 倍的 VBE，應該采用二階近似，否則誤差會大于 5%。
確定 Q 點
析圖 2 所示的發射極偏置電路。由于基極電源電壓只有 5V，因此需要采用二階近似。基極和地之間的電壓為 5V，將基極到地之間的電壓稱為基極電壓，記為 VB。基極和發射極兩端的壓降為 0.7V，將該電壓稱為基極-發射極電壓，記為 VBE。
將發射極和地之間的電壓稱為發射極電壓，它等于：
該電壓加在發射極電阻上，可以用歐姆定律來計算發射極電流：
這也意味著集電極電流近似為 1.95mA。當這個集電極電流流過集電極電阻時，產生 1.95V 的壓降。從集電極電源電壓中減去這個壓降，得到集電極和地之間的電壓：
將集電極到地之間的電壓稱為集電極電壓。
這個電壓是故障診斷人員在檢測晶體管電路時需要測量的。測量時將電壓表的一端接到集電極，另一端接地。如果要得到 VCE，需要從集電極電壓中減去發射極電壓，得到：
所以，圖 2 中的發射極偏置電路的 Q 點坐標為：
VCE 可用來繪制負載線，并可在查閱晶體管的數據手冊時使用。其計算公式為：
電路對電流增益變化不敏感
發射極偏置的優勢在于，發射極偏置電路的 Q 點對電流增益的變化不敏感。電路分析過程便可證明。以下是前面用過的計算步驟：
計算發射極電壓；
計算發射極電流；
計算集電極電壓；
集電極電壓減去發射極電壓得到 VCE。
在上述計算過程中，沒有用到電流增益。由于不需要用電流增益來計算發射極電流和集電極電流等參數，那么電流增益的精確值就不再重要了。
將電阻從基極移到發射極后，迫使基極到地的電壓等于基極電源電壓。在基極偏置電路中，幾乎所有的基極電源電壓都加在基極電阻上，從而產生固定基極電流，而在發射極偏置電路中，電源電壓減去 0.7V 后的電壓全部加在發射極電阻上，產生的是固定的發射極電流。
電流增益的微小影響
電流增益對集電極電流有微小的影響。在所有工作條件下，三個電流的關系都滿足：
也可以寫成：
由該方程求解集電極電流，得：
IE 前面相乘的系數叫作修正系數，它表明 IC 與 IE 是不同的。當電流增益為 100 時，修正系數為：
也就是說集電極電流為發射極電流的 99%。所以，如果忽略修正系數，認為集電極電流與發射極電流相等，導致的誤差只有 1%。
