傳統的工頻交流整流電路，因?yàn)檎鳂蚝竺嬗幸粋€(gè)大的電解電容來穩定輸出電壓，所以使電網的電流波形變成了尖脈沖，濾波電容越大，輸入電流的脈寬就越窄，峰值越高，有效值就越大。這種畸變的電流波形會導致一些問題，比如無功功率增加、電網諧波超標造成干擾等。

功率因數校正電路的目的，就是使電源的輸入電流波形按照輸入電壓的變化成比例的變化。使電源的工作特性就像一個電阻一樣，而不在是容性的。

目前在功率因數校正電路中，最常用的就是由BOOST變換器構成的主電路。而按照輸入電流的連續與否，又分為DCM、CRM、CCM模式。DCM模式，因?yàn)榭刂坪?jiǎn)單，但輸入電流不連續，峰值較高，所以常用在小功率場合。CCM模式則相反，輸入電流連續，電流紋波小，適合于大功率場合應用。介于DCM和CCM之間的CRM稱為電流臨界連續模式，這種模式通常采用變頻率的控制方式，采集升壓電感的電流過零信號，當電流過零了，才開通MOS管。這種類型的控制方式，在小功率PFC電路中非常常見。

今天我們主要談適合大功率場合的CCM模式的功率因數校正電路的設計。

要設計一個功率因數校正電路，首先我們要給出我們的一些設計指標，我們按照一個輸出500W左右的APFC電路來舉例：

已知參數：

交流電源的頻率fac——50Hz

最低交流電壓有效值Umin——85Vac

最高交流電壓有效值Umax——265Vac

輸出直流電壓Udc——400VDC

輸出功率Pout——600W

最差狀況下滿載效率η——92%

開關頻率fs——65KHz

輸出電壓紋波峰峰值Voutp-p——10V

那么我們可以進行如下計算：

1，輸出電流Iout=Pout/Udc=600/400=1.5A

2，最大輸入功率Pin=Pout/η=600/0.92=652W

3，輸入電流最大有效值Iinrmsmax=Pin/Umin=652/85=7.67A

4，那么輸入電流有效值峰值為Iinrmsmax*1.414=10.85A

5，高頻紋波電流取輸入電流峰值的20%，那么Ihf=0.2*Iinrmsmax=0.2*10.85=2.17A

6，那么輸入電感電流最大峰值為：ILpk=Iinrmsmax+0.5*Ihf=10.85+0.5*2.17=11.94A

7，那么升壓電感最小值為Lmin=(0.25*Uout)/(Ihf*fs)=(0.25*400)/(2.17*65KHz)=709uH

8，輸出電容最小值為：Cmin=Iout/(3.14*2*fac*Voutp-p)=1.5/(3.14*2*50*10)=477.7uF，實際電路中還要考慮hold up時間，所以電容容量可能需要重新按照hold up的時間要求來重新計算。實際的電路中，我用了1320uF，4只330uF的并聯。

有了電感量、有了輸入電流，我們就可以設計升壓電感了！

PFC電路的升壓電感的磁芯，我們可以有多種選擇：磁粉芯、鐵氧體磁芯、開了氣隙的非晶/微晶合金磁芯。這幾種磁芯是各有優缺點，聽我一一道來。

磁粉芯的優點是，μ值低，所以不用額外再開氣隙了。氣隙平均，漏磁小，電磁干擾比較低，不易飽和。缺點是，基本是環形的，繞線比較困難，不過目前市場上也出現了EE型的。另外，μ值隨磁場強度的增加會下降。設計的時候需要反復迭代計算。

鐵氧體磁芯的優點是損耗小，規格多，價格便宜，開了氣隙后，磁導率穩定。缺點是需要開氣隙，另外飽和點比較低，耐直流偏磁能力比較差。

非晶/微晶合金的優點是飽和點高，開氣隙后，磁導率穩定。同樣缺點是需要開氣隙。另外，大都是環狀的。

在此說明一下，環形鐵芯雖然繞線比較困難，沒有E型什么帶骨架的那種容易繞。但是環形鐵芯繞出來的電感分布電容小，對將來處理電磁兼容帶來了很多便利之處。E型的骨架繞線一般都是繞好幾層，那么層間電容比較大，對EMC產生不利影響。另外，開氣隙的鐵芯，在氣隙處，銅損會變大。因?yàn)闅庀短幍穆┐旁阢~線上產生渦流損耗。

下面我們就選擇一種環形磁粉芯來作為我們PFC電感的磁芯。我們上面已經計算出了幾個參數：

輸入電流最大有效值Iinrmsmax=Pin/Umin=652/85=7.67A

輸入電感電流最大峰值為：ILpk=Iinrmsmax+0.5*Ihf=10.85+0.5*2.17=11.94A

升壓電感最小值為Lmin=(0.25*Uout)/(Ihf*fs)=(0.25*400)/(2.17*65KHz)=709uH

下面繼續計算：

線圈選擇電流密度為5A/平方毫米，那么可以計算出我們需要用的漆包線的線徑為：

2×SQRT(7.67/(5×3.14))=1.4毫米

因?yàn)槲覀冞@是按照最極限的輸入電壓也就是說按照最大的輸入電流時來計算的。所以電流密度取的裕量比較大。實際按照不同的成本要求，也可以把電流密度取大一些，比如此處取電流密度為8A/平方毫米的話，那么可以得到線徑為：

2×SQRT(7.67/(8×3.14))=1.1毫米

這也是可以接受的。

因?yàn)槭荂CM模式的工作方式，基波是低頻的半正弦波，在此處我們就不考慮趨膚效應了。選用單根的漆包線就可以了。

常用的幾個公式：

LI=NΔBAe

L：電感量，I：電流，N：匝數，ΔB：磁感應強度變化量，Ae：磁芯截面積

L=N×N×Al

Al：電感系數

H=0.4×3.14×N×I/Le

H：磁場強度，Le：磁路長度

繼續。。。。。

計算磁芯大小的方法有幾種，最常用的就是AP法，但實際上，因?yàn)榇欧坌镜拇艑?dǎo)率隨磁場強度變化較大，計算經常需要迭代重復。另外，因?yàn)榇怒h(huán)的規格相對比較少。我們就不用AP法計算了。而是直接拿磁芯參數過來計算，幾次就可以得到需要的磁芯了。經驗越豐富，計算就越快了。

適合用來做PFC電感的磁粉芯主要有三類：鐵鎳鉬(MPP)、鐵鎳50(高磁通)、鐵硅鋁(FeSiAl)。其中，鐵鎳鉬粉芯的飽和點大概在B=0.6附近。而后兩者都可以達到1以上。

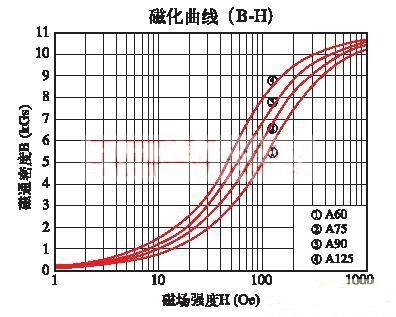

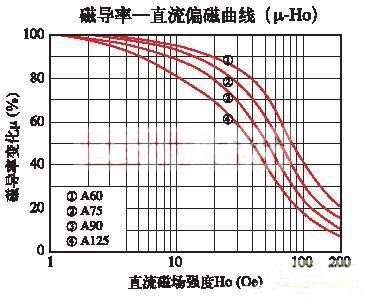

此處，我們選用某國產的鐵硅鋁粉芯，下面是該粉芯的一些特性曲線圖：

從圖上可以看見，當磁場強度上升的時候，磁導率在下降。那么電感量也就會下降。所以，我們希望電感量在承受直流偏磁時不要跌落的太多，那么設計所選擇的磁場強度就不能太高。我們選用初始磁導率μ0=60的鐵硅鋁粉芯，那么可以從圖中看到，當磁場強度為100Oe時，磁導率還有原來的42%，而當磁場強度為100Oe時，磁感應強度為0.5T，遠未到飽和點。我們就把設計最大磁場強度定為100Oe。

那么根據

L=N×N×Al

H=0.4×3.14×N×I/Le

我們得到的限制條件是：0.4×3.14×SQRT(L/Al)×I/Le100

由于100Oe時，磁導率只有初始值的42%，所以我們要對上式中的Al乘上這個系數。那么帶入相關的參數L=709uH，I=11.94A，我們有：

0.4×3.14×SQRT(709E-6/(0.42×Al))×11.94/Le100，簡化后得到：

0.616/(Le×SQRT(Al))100

注意：上式中，Le的單位是：cm，Al的單位是：H/(N×N)

現在，我們可以把磁芯參數帶入計算了。

選擇一個：

A60-572A，Le=14.3cm，Al=140nH/(N×N)，Ae=2.889平方厘米，帶入后得到：115100

顯然磁芯不合適，再選擇一個更大的：

A60-640，Le=16.4cm，Al=144nH/(N×N)，Ae=3.53平方厘米，計算得到：99100，不等式滿足。磁芯選定。

然后，根據99=0.4×3.14×N×I/Le計算得到N=108圈

有時，選擇不到合適的單個磁芯，可以選擇兩個磁芯疊加起來使用。
