瞬態抑制二極管也稱為TVS管、TVS二極管或者瞬變二極管，是普遍使用的一種新型高效電路保護器件，它具有極快的響應時間(亞納秒級)和相當高的浪涌吸收能力。
當它的兩端經受瞬間的高能量沖擊時，TVS管能以極高的速度把兩端間的阻抗值由高阻抗變?yōu)榈妥杩?，以吸收一個瞬間大電流，從而把它的兩端電壓箝制在一個預定的數值上，從而保護后面的電路元件不受瞬態高壓尖峰脈沖的沖擊。
正因?yàn)槿绱?，TVS瞬態抑制二極管可用于保護設備或電路免受靜電、電感性負載切換時產生的瞬變電壓，以及感應雷所產生的過電壓。
TVS瞬態抑制二極管按照應用領域可分為各種電路都適用的通用型器件和特殊電路適用的專用型器件。如：各種交流電壓保護器、4~200mA電流環保器、數據線保護器、同軸電纜保護器、電話機保護器等。
按封裝及內部結構可分為：軸向引線二極管、雙列直插TVS管陣列（適用多線保護）、貼片式、組件式和大功率模塊式等。
TVS管根據環境需要，大功率TVS瞬態抑制二極管和小功率TVS二極管陣列（ESD靜電抑制器）應該區分使用，那么他們有哪些區別？
1、結電容：小功率結電容可做到0.3pF以下；大功率TVS管結電容高達上百pF。
2、功率大?。盒」β市阅軠y(cè)試用8/20us波形；大功率TVS管性能測試用10/700us波形，大功率TVS管的功率幾乎是小功率的7~10倍。
3、響應速度：小功率一般會號稱為ps級，而大功率TVS管一般為<1ns或5ns。

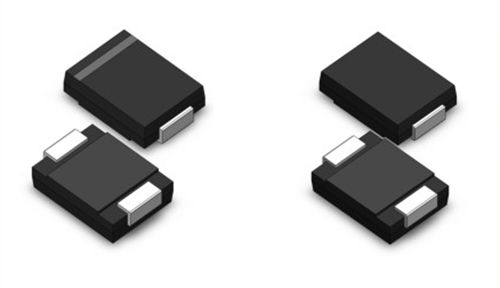

4、封裝大小：小功率一般采用SOD和DFN封裝，尺寸小。大功率TVS管一般會采用SMA、SMB、SMC等封裝，尺寸大。
5、工作原理：兩者工作原理幾乎一樣，均是齊納二極管原理；兩者PN結不一樣，大功率TVS管有很大的散熱片。
TVS瞬態電壓抑制
這里不論TV是如何產生的,比如直接或者間接的雷擊,靜電放電,大容量的負載投切等因素導致的浪涌.電壓從幾伏到幾十千伏甚至更高.
ESD靜電放電保護
ESD和TVS比較的話,要看用在那些用途上,像ESD主要是用來防靜電,防靜電就要求電容值低,一般是1--3.5PF之間為最好.而TVS就做不到這一點,TVS的電容值比較高.
通過分別對其進行符合IEC61000-4-2標準的+/-8KV接觸放電,分析捕獲的IEC應波型可以得知,TVS保護性能強過貼片壓敏很多倍.
壓敏電阻采用物理吸收原理,每經過一次ESD事件,材料就會受到一定物理損傷,形成永久性的漏電通道,而TVS是采用的半導體鉗位原理,在經歷ESD事件時,瞬間將能量傳遞出去,對器件本身并無影響.
他們應用的場合不同,TVS一般用于處級和次級保護,而ESD主要用于板級保護．
選擇TVS一般是看器件的功率和封裝,ESD器件一般看中的是它的ESD rating (HBM/MM)和IEC61000-4-2的LEVEL,高速的USB和I/O很重視它的結電容。
