三極管的電流放大作用應該算是模擬電路里面的一個難點內容，我想用這幾個動畫簡單的解釋下為什么小電流Ib能控制大電流Ic的大小，以及放大電路的原理。

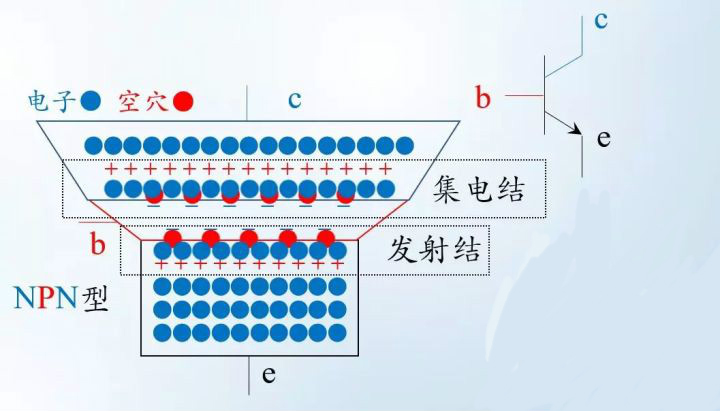

我這里的三極管也叫雙極型晶體管,模電的放大電路和數電的簡單邏輯電路里面都會用到。有集電極c、基極b、發射極e、以及兩個PN結：集電結和發射結。集電極面積比較大，基極厚度薄而且載流子濃度比較低。下圖是個NPN型的三極管：

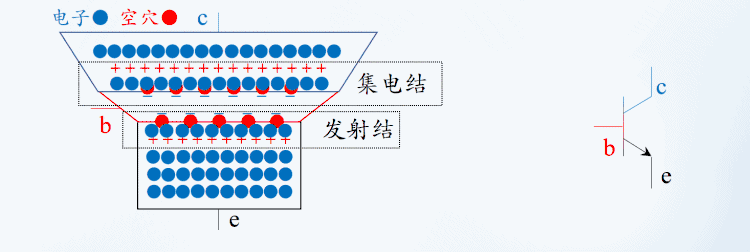

當發射結正偏時，電荷分布會發生變化，發射結寬度會變窄；相當于給電子打開了一扇e到b的大門

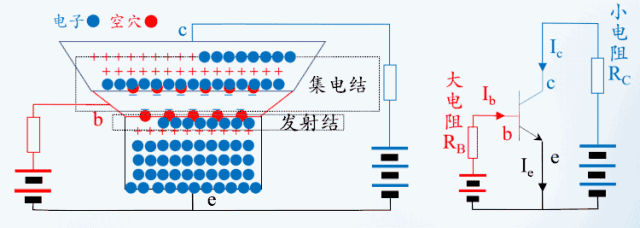

集電結反偏時，電荷分布會也發生變化，集電結寬度會變寬。相當于打開了阻礙電子從c級跑出去的大門，如下方動畫所示：

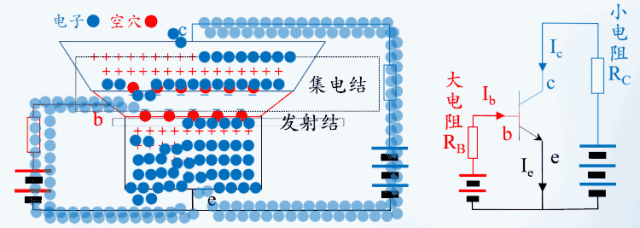

b級會接一個大電阻RB限制電流Ib的大小，跑到b極的那些多余的電子就只好穿越集電結，形成電流Ic，如下方動畫所示：
如果基極電壓翻倍，電荷分布會繼續發生變化，發射結寬度會變得更窄，這扇大門變得更寬了，將會有更多的電子跑到b級。如下方動畫所示：
由于RB是大電阻，Ib就算翻倍了也還是很小，所以更多的電子會穿越集電結，讓Ic也翻倍。如下方動畫所示：

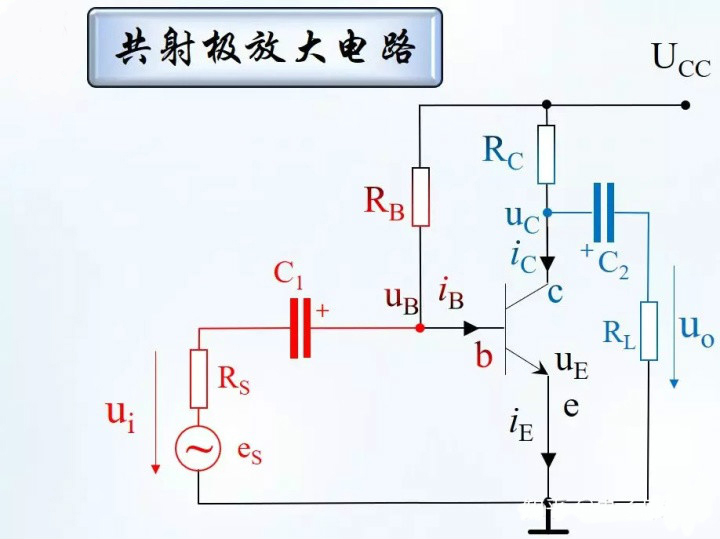

兩個直流電源是可以合并到一起的，再加上小信號ui和兩個電容，就得到了放大電路，如下圖所示：
如果電阻大小合適，這個放大電路能夠將小信號ui放大成相位相反的大信號uCE，如下方動畫所示：
紅色為輸入端，ui的變化會影響UBE，把發射結看成一個小電阻，紅色的Q點就會沿黑線運動，然后畫出iB的圖像；
根據iC=βiB,畫出iC的圖像，縱坐標從μA變成了mA；
而輸出端有UCE=UCC-ICRC，當UCC、RC不變時，UCE與IC反相。
