        二極管恒壓降模型-導通狀態判斷詳情
        二極管的恒壓降模型在實踐中使用是比較廣泛的。

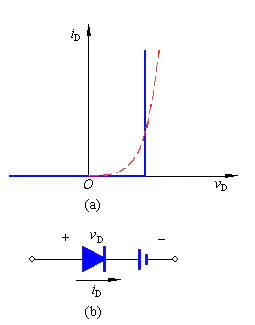

        恒壓降模型
        它對二極管伏安特性在一定程度上進行了合理的近似建模。
        該模型中,使用一個理想二極管模型和直流電源串聯實現。理想二極管的單向導電決定了,恒壓降模型也是單向導電。在外加正向電壓時,只有大于0.7V(硅管)才會產生正向導通電流。
        判斷二極管導通狀態
        如何判斷電路中的二極管是否導通,其實靠的是試驗法。
        先將電路中的二極管拿掉,計算原位置處兩端正向電壓;如果大于0.7v,那么把二極管再放回原位置的話,二極管必然是導通的。

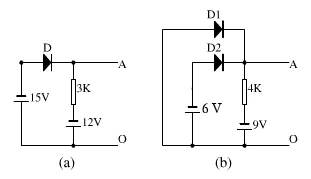

        舉例:
        (a)圖中,拿掉二極管D可知,D陽極電位為-15v,陰極電位為-12v,D正向電壓為-3v,故D不導通,AO兩端電壓為-12V。
        (b)圖,同時拿掉D1,D2。
        得到D1原位置處兩端電壓為0-(-9)=9v
        得到D2原位置處兩端電壓為-6-(-9)=3v
        兩個二極管都導通嗎?不一定!由于二極管導通后會導致電路中各點電位重新分配,所以將二極管接回原電路的時候要一個一個來。
        D1兩端壓差有9V,比D2的壓差要高。我們就先將D1接回原電路,此時,A點電位是-0.7v,重新計算D2處兩端壓差為-6-(-0.7)=-5.3v。看到了吧,此時如果將D2接回電路是不導通的。

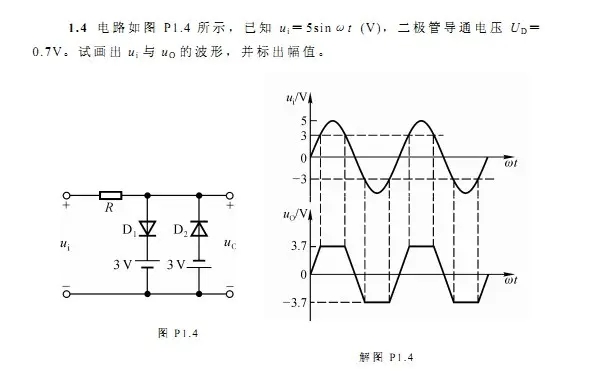

        判斷輸出電壓波形
        二極管
        像這種題目,其實就判斷電路中,與Uo并聯的兩個二極管支路什么時候導通、截止。因為,二極管的導通變化會影響輸出電壓變化。
        根據排列組合算法,總共有4種組合狀態:
        組合 D1支路 D2 支路
        1 導通 截止
        2 截止 導通
        3 導通 導通
        4 截止 截止
        分析如下:
        1、D1在ui大于3.7v時導通,D2截止,此時uo=3.7v。
        2、D2在ui小于-3.7v導通,D1截止,此時uo=-3.7。
        3、D1D2同時導通的情況不存在。
        4、D1D2在-3.7
