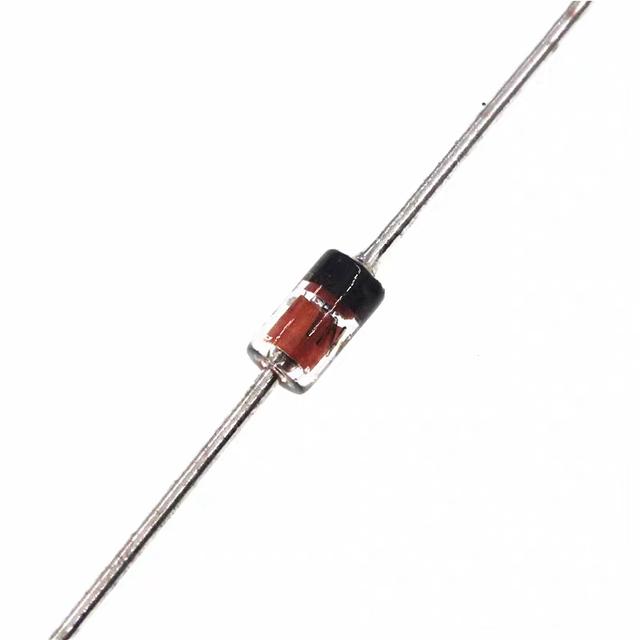

半導體二極管導通時相當于開關閉合（電路接通），截止時相當于開關打開（電路切斷），所以二極管可作開關用，常用型號為1N4148。由于半導體二極管具有單向導電的特性，在正偏壓下PN結導通，在導通狀態下的電阻很小，約為幾十至幾百歐；在反向偏壓下，則呈截止狀態，其電阻很大，一般硅二極管在10ΜΩ以上，鍺管也有幾十千歐至幾百千歐。利用這一特性，二極管將在電路中起到控制電流接通或關斷的作用，成為一個理想的電子開關。
以上的描述，其實適用于任何一支普通的二極管，或者說是二極管本身的原理。但針對于開關二極管，最重要的特點是高頻條件下的表現。
高頻條件下，二極管的勢壘電容表現出來極低的阻抗，并且與二極管并聯。當這個勢壘電容本身容值達到一定程度時，就會嚴重影響二極管的開關性能。極端條件下會把二極管短路，高頻電流不再通過二極管，而是直接繞路勢壘電容通過，二極管就失效了。而開關二極管的勢壘電容一般極小，這就相當于堵住了勢壘電容這條路，達到了在高頻條件下還可以保持好的單向導電性的效果。
開關二極管的工作原理_開關二極管怎么開關法開關二極管電路分析
開關二極管同普通的二極管一樣，也是一個PN結的結構，不同之處是要求這種二極管的開關特性要好。
當給開關二極管加上正向電壓時，二極管處于導通狀態，相當于開關的通態;當給開關二極管加上反向電壓時，二極管處于截止狀態，相當于開關的斷態。二極管的導通和截止狀態完成開與關功能。
開關二極管就是利用這種特性，且通過制造工藝，開關特性更好，即開關速度更快，PN結的結電容更小，導通時的內阻更小，截止時的電阻很大。
開關二極管電路圖
開關二極管的工作原理_開關二極管怎么開關法電路中VD1是開關二極管，他的作用相當于一個開關，用來接通和斷開電容C2的。
關于二極管開關電路分析思路說明如下幾點：
（1）電路中，C2和VD1串聯，根據串聯電路特性可知，C2和VD1要么同時接入電路，要么同時斷開。如果只是需要C2并聯在C1上，可以直接將C2并聯在C1上，可是串入二極管VD1，說明VD1控制著C2的接入與斷開。
（2）根據二極管的導通與截止特性可知，當需要C2接入電路時讓VD1導通，當不需要C2接入電路時讓VD1截止，二極管的這種工作方式稱為開關方式，這樣的電路稱為二極管開關電路。
（3）二極管的導通與截止要有電壓控制，電路中VD1正極通過電阻R1、開關S1與直流電壓+V端相連，這一電壓就是二極管的控制電壓。
（4）電路中的開關S1用來控制工作電壓+V是否接入電路。根據S1開關電路更容易確認二極管VD1工作在開關狀態下，因為S1的開、關控制了二極管的導通與截止。
開關二極管工作特性
開關二極管從截止（高阻狀態）到導通（低阻狀態）的時間叫開通時間；從導通到截止的時間叫反向恢復時間；兩個時間之和稱為開關時間。一般反向恢復時間大于開通時間，故在開關二極管的使用參數上只給出反向恢復時間。開關二極管的開關速度是相當快的，像硅開關二極管的反向恢復時間只有幾納秒，即使是鍺開關二極管，也不過幾百納秒。
開關二極管具有開關速度快、體積小、壽命長、可靠性高等特點，廣泛應用于電子設備的開關電路、檢波電路、高頻和脈沖整流電路及自動控制電路中。
開關二極管分類
開關二極管分為普通開關二極管、高速開關二極管、超高速開關二極管、低功耗開關二極管、高反壓開關二極管、硅電壓開關二極管等多種。
開關二極管的工作原理_開關二極管怎么開關法普通開關二極管
常用的國產普通開關二極管有2AK系列鍺開關二極管，表4-8為2AK系開關二極管的主要參數。
高速開關二極管
高速開關二極管較普通開關二極管的反向恢復時間更短，開、關頻率更快。
常用的國產高速開關二極管有2CK系列。
進口高速開關二極管有1N系列、1S系列、1SS系列（有引線塑封）和RLS系列（表面安裝）。
超高速開關二極管
常用的超高速二極管有1SS系列（有引線塑封）和RLS系列（表面封裝）。
低功耗開關二極管
低功耗開關二極管的功耗較低，但其零偏壓電容和反向恢復時間值均較高速開關二極管低。
常用的低功耗開關二極管有RLS系列（表面封裝）和1SS系列（有引線塑封）。
高反壓開關二極管
高反壓開關二極管的反向擊穿電壓均在220V以上，但其零偏壓電容和反向恢復時間值相對較大。
常用的高反壓開關二極管有RLS系列（表面封裝）和1SS系列（有引線塑封） 。
硅電壓開關二極管
硅電壓開關二極管是一種新型半導體器件，有單向電壓開關二極管和雙向電壓開關二極管之分，主要應用于觸發器、過壓保護電路、脈沖發生器及高壓輸出、延時、電子開關等電路。
單向電壓開關二極管也稱轉折二極管，郵PnPN四層結構的硅半導體材料組成，其正向為負阻開關特性（指當外加電壓升高到正向轉折電壓值時，開關二極管由截止狀態變?yōu)閷顟B(tài)，即由高阻轉為低阻），反向為穩定特性。雙向電壓二極管由NPnPN五層結構的硅半導體材料組成，其正向和反向均具有相同的負阻開關特性。
開關二極管怎么開關法
開關二極管的工作原理_開關二極管怎么開關法理想中的二極管是正向時完全導通（開），反向時完全截止（關），并且導通/截止之間的轉換干凈利落。但現實中的二極管卻不是這樣，比如一個主要問題是由正向轉為反向時，二極管不能隨即跟著由導通轉為截止，而是轉為反向后延遲了一小段時間后才轉為截止，在這段時間內，二極管先是“反向導通”的，是由“反向導通”慢慢轉為反向截止的。這在一些電路中是要出問題的。為了電路能正常就要求二極管沒有這種延時現象。通過工藝的改進和材料的改進，做出了幾近理想的二極管，這就是“開關”二極管。
