控制器電路原理圖見圖6所示，該控制器的特點是剎車時三管齊下，具體工作原理如下：
剎車電路主要由J、Q3、Q6等組成。繼電器常開觸點串聯在電機的供電電路中，+24V通過R29、D8為Q3提供基極電流，Q3導通，J得電吸合，常開觸點閉合，電機得電。
1)當剎車時，左、右剎車開關閉合，+15V通過R25、R21為Q6提供基極電流，Q6導通，集電極電位降低，D4導通，使D8截止，Q3失去基極電流而截止，J失電，常開觸點斷開，電機失電停止轉動。
2)在Q6導通，集電極電位降低時，D5也導通，降低了U1的⑦腳電位。該腳低電平關斷PWM輸出。
3)在Q6導通，集電極電位降低時，D6也導通，無論調速轉把在低速或高速位置，均將霍爾調速轉把轉速信號對地短路而降低送往U1⑾腳的信號電壓。
欠壓保護電路由欠壓檢測U2B和單端觸發器U3組成。其輸出經Q4倒相送U1的⑦腳，關斷U1的輸出。轉把電壓檢測U2C的輸出送單端觸發器U3強制復位端④腳進行調速工作。

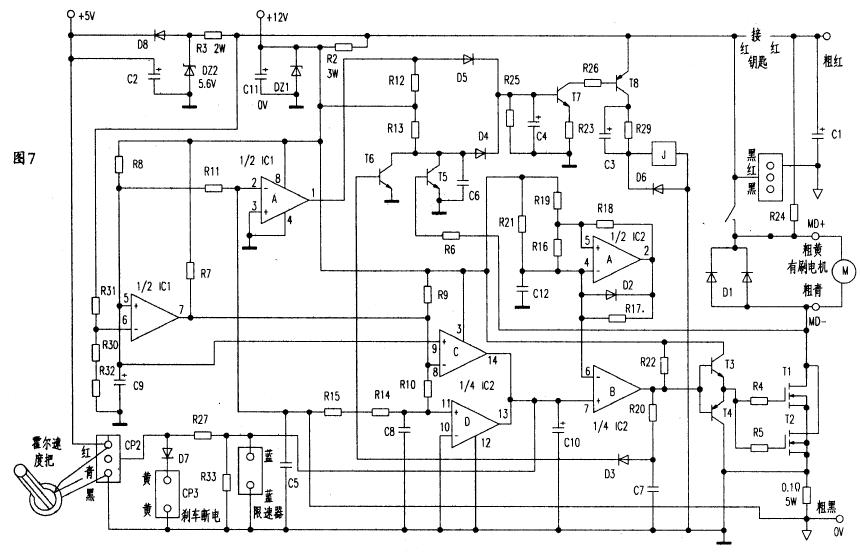

(4)北京某牌帶防飛車功能有刷控制器
電路原理圖見圖7。
防飛車功能是靠串聯在電機和電源正極之間繼電器J的常閉觸點J實現的。下面兩種情況之一，都會使繼電器得電，斷開電機電源：一是電機過流；二是速度轉把在零速位置時，VDMOS的漏極D為低電位(開關管擊穿)。電機過流，電流取樣電阻R1下端電壓變低，電流檢測IC1A的②腳變低，①腳變成高電位，經D5使T7、T8導通，J得電，常閉觸點斷開。
當速度轉把在零速位置時，PWM IC2的①腳低電位，D3截止，T6截止，其集電極高電位。一種情況：如果功率開關管沒擊穿則VDMOS的漏極D為高電位，經R6使T6導通，其集電極低電位，二極管D4是正與門，由于T5、T6集電極只有一個高電位，二極管D4截止，T7、T8截止，J不得電，其常閉觸點閉合.使電機受控于T1、T2；另一種情況：如果功率開關管已擊穿，則VDMOS的漏極D為低電位，經R6使T5截止，其集電極高電位，二極管D4是正與門，由于T5、T6集電極都是高電位，二極管D4導通；T7、T8導通，J得電，其常閉觸點斷開，使電機失電而達到防飛車保護。
當速度轉把不在零速位置時，PWM IC2的①腳是一串正脈沖，經積分電路R20、C7積分，C7電位升高，D3導通，T6導通.其集電極低電位，二極管D4是正與門，無論T5集電極電位是高還是低，二極管D4都截止，T7、T8截止。J不得電，其常閉觸點使電機得電。保證了功率開關管VDMOS正常導通時的漏極D為低電位，電機只要不過流即可控制電機旋轉。
(5)三友SAYO ZHD2大功率有刷控制器電路

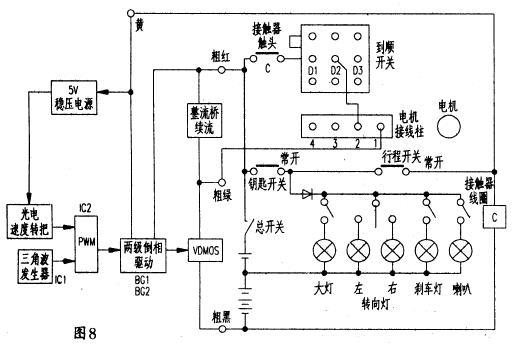

這款控制器是石家莊地區貨運三輪主流控制器之一。電路原理方框圖及接線圖見圖8所示。該電路的特點是：
(1)頻率低，約150Hz，因而續流二極管采用了普通整流橋；
(2)沒有欠壓和過流保護；
(3)采用了簡單的門電路作三角波發生器；
(4)采用5只大功率VDMOS并聯，并且采用了簡單均衡電路；
(5)速度轉把是自制的光電速度把。

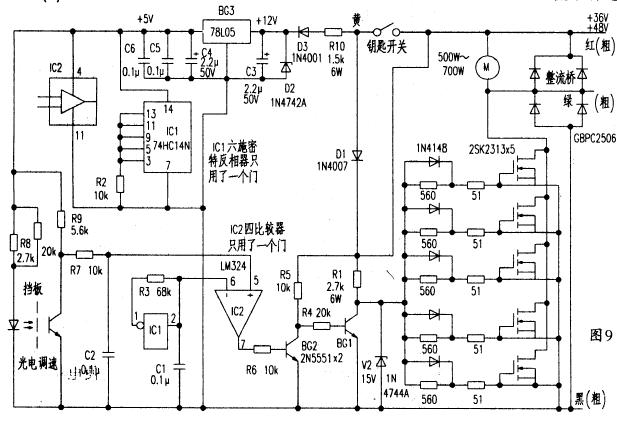

該控制器有36V、48V、60V多種規格，主要區別在功率管部分，電路見圖9。如此簡明的控制器，主要損壞元件就是功率管。損壞的原因主要是串激電機碳刷接觸不良，高壓擊穿功率管；還有堵轉造成的過流和過熱。
