橋式整流電路是使用最多的一種整流電路。這種電路，只要增加兩只二極管口連接成"橋"式結構，便具有全波整流電路的優點，而同時在一定程度上克服了它的缺點。

橋式整流電路的工作原理如下：e2 為正半周時，對D1 、D3 和方向電壓，Dl，D3 導通；對D2 、D4 加反向電壓，D2 、D4 截止。電路中構成e2 、Dl、Rfz 、D3 通電回路，在Rfz ，上形成上正下負的半波整洗電壓，e2 為負半周時，對D2 、D4 加正向電壓，D2 、D4 導通；對D1 、D3 加反向電壓，D1 、D3 截止。電路中構成e2 、D2 Rfz  、D4 通電回路，同樣在Rfz 上形成上正下負的另外半波的整流電壓。

上述工作狀態分別如圖5-6（A） （B）所示。

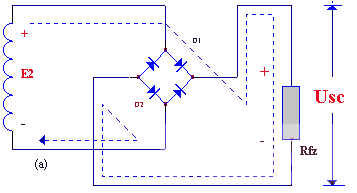

圖5-6（A）

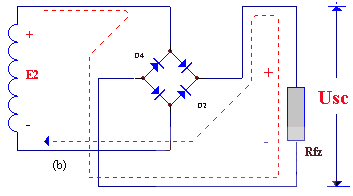

如圖5-6（B）

如此重復下去，結果在Rfz ，上便得到全波整流電壓。其波形圖和全波整流波形圖是一樣的。從圖5-6中還不難看出，橋式電路中每只二極管承受的反向電壓等于變壓器次級電壓的最大值，比全波整洗電路小一半！

四、整流元件的選擇和運用

需要特別指出的是，二極管作為整流元件，要根據不同的整流方式和負載大小加以選擇。。如選擇不當，則或者不能安全工作，甚至燒了管子；或者大材小用，造成浪費。表5-1 所列參數可供選擇二極管時參考。

"另外，在高電壓或大電流的情況下，如果手頭沒有承受高電壓或整定大電濾的整流元件，可以把二極管串聯或并聯起來使用。

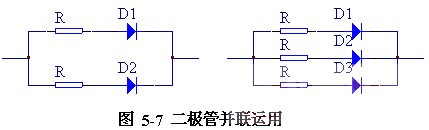

圖5-7 示出了二極管并聯的情況：兩只二極管并聯、每只分擔電路總電流的一半口三只二極管并聯，每只分擔電路總電流的三分之一。總之，有幾只二極管并聯，"流經每只二極管的電流就等于總電流的幾分之一。但是，在實際并聯運用時"，由于各二極管特性不完全一致，不能均分所通過的電流，會使有的管子困負擔過重而燒毀。因此需在每只二極管上串聯一只阻值相同的小電阻器，使各并聯二極管流過的電流接近一致。這種均流電阻R一般選用零點幾歐至幾十歐的電阻器。電流越大，R應選得越小。

圖5-8示出了二極管串聯的情況。顯然在理想條件下，有幾只管子串聯，每只管子承受的反向電壓就應等于總電壓的幾分之一。但因?yàn)槊恐欢O管的反向電阻不盡相同，會造成電壓分配不均：內阻大的二極管，有可能由于電壓過高而被擊穿，并由此引起連鎖反應，逐個把二極管擊穿。在二極管上并聯的電阻R，可以使電壓分配均勻。均壓電阻要取阻值比二極管反向電阻值小的電阻器，各個電阻器的阻值要相等。
