眾所周知，磁珠和電感是比較常用的電子器件，由于用萬用表測量時，都是導通的;因此很多人一直認為它們都是“通直阻交”，很容易混在一起。但是這兩者還是有很多區別的，下面就來詳細的介紹：

1.單位與命名

電感的單位是享，型號也是用電感值來命名的，如：GZ2012-100指2012(0805)封裝10uH的電感;磁珠的單位是歐，一般磁珠的型號都是用100MHz時的電阻值來命名的，需要注意的是這里是電阻值，而不是等效感抗。比如：JCB201209-301，是指2012(0805)封裝100MHz時阻值為300歐的磁珠。

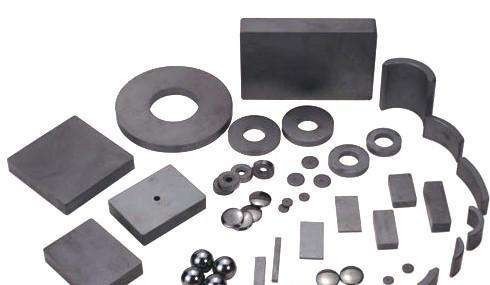

氧磁體

2.結構

磁珠由氧磁體組成，電感由磁芯和線圈組成，磁珠把交流信號轉化為熱能，電感把交流存儲起來，緩慢的釋放出去，因此說電感是儲能元件，而磁珠是能量轉換(消耗)器件。電感的磁材是不封閉的，典型結構是磁棒，磁力線一部分通過磁材(磁棒)，還有一部分是在空氣中的;而磁珠的磁材是封閉的，典型結構是磁環，幾乎所有磁力線都在磁環內，不會散發到空氣中去。磁環中的磁場強度不斷變化，會在磁材里感應出電流，選用高磁滯系數和低電阻率的磁材就能把這些高頻能量轉換成熱能，進而消耗掉。而電感則相反，要選低磁滯系數和高電阻率的磁材，以盡可能的使電感在整個頻帶內呈現一致的電感值。所以，結構和磁材的差異決定了磁珠和電感的本質差異。

3.使用場合

電感主要應用在開關電源以及諧振、阻抗匹配及特殊濾波等場合，而磁珠主要用于防止輻射，對EMC的改善要遠優于電感。

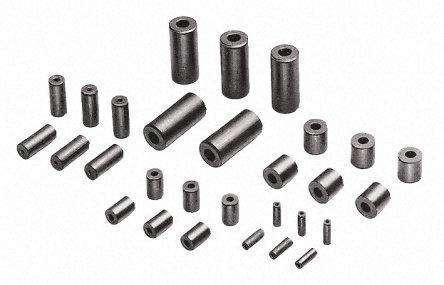

磁珠

4.應用要點

4.1電感的應用要點

(a)工作頻率小于諧振頻率時，電感值基本保持不變;應用時應使諧振頻率高于工作頻率。

(b)高于諧振點，電感呈現容性。

(c)電感用于電源濾波時，需要考慮直流電阻引起的壓降，電感的工作電流小于額定工作電流

(d)電感不單獨使用濾波，(低頻時阻抗很小)考慮電感輸出波形，需要和電容配合;而電容可可以單獨濾波，濾波時是否需要電感，參見電源設計解析。

4.2磁珠的應用要點

(a)磁珠等效為電阻和電感串聯，但是有趣的是在低頻ZL>ZR,磁珠表現為感性，反射噪聲;高頻時表現為阻性，吸收噪聲轉化成熱能。轉折點是ZL=ZR。即使磁珠阻抗Z(總阻抗)，相同，轉折點卻不一定相同，轉折點頻率越低表現的電阻性越強，表示吸收頻譜范圍越大，同時波形震蕩和失真越小。在選擇磁珠時，應使電路噪聲大于轉折點頻率磁珠吸收噪聲，作頻率(有用信號)小于轉折點頻率，防止有效信號被磁珠衰減。

(b)電路工作頻率小于諧振頻率。

(c)同電感類似電源濾波時要考慮直流阻抗，壓降，額定電流。

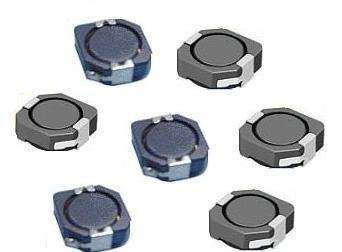

電感

本文總結了磁珠與電感的區別。雖然磁珠通常推薦應用在電源或信號線上來增強去耦效果，但在地之間的使用時一定要小心，特別是會有大能量干擾信號流過磁珠的應用場合。
