大家可以常見的小功率電源幾乎都是反激電路，LED電源有些是單端/交錯正激，它們都是單端形式，磁芯只能利用第一象現。而推挽和橋式電路，利用了磁芯的一三象限，所以同磁芯、同頻率來比較功率會大4倍。所以大功率的電源基本都是橋式或推挽拓?fù)洹Ｔ诘蛪荷龎耗孀冸娐分校瑤缀醵际峭仆焱負洌驗樗碾娐纷詈唵危议_關管是共地且只需要2個。雖然現在很的PWM芯片都很完善，但是，自激電路非常簡單，業余條件下做了學習基本功，還是有意義的。

推挽自激電路，又名羅耶振蕩器，是1955年美國人羅耶發明并以他命名的一種電路。很明顯，1955年是沒有MOS管的，所以當時的電路是基于三極管的，但是三極管的缺點是非常多的，比如功率大的放大倍數小難驅動，正向壓降大，不能高頻化，還容易高頻自激而損壞。現在的很多場合都是用MOS管，我們能不能用MOS管來做自激呢？答案是肯定的。

MOS管推挽自激電路

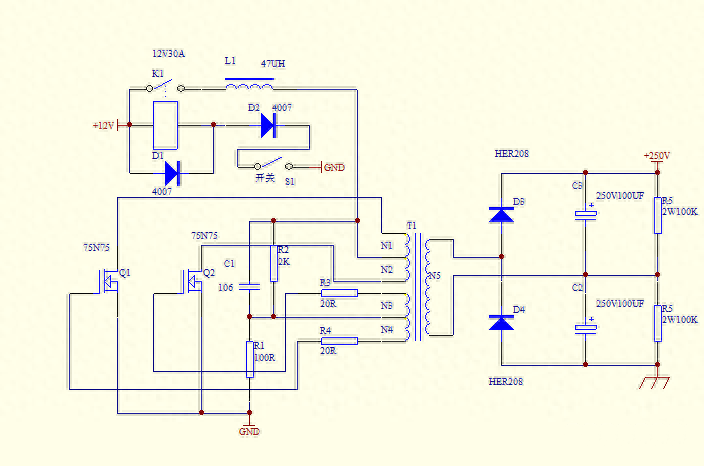

如上圖。本電路的核心是變壓器T1和開關管Q1 Q2及一系列阻容。工作原理：當開關S1閉合的時候，繼電器的線圈得電，+12V電源經過電感L1給變壓器N1 N2的中抽頭供電，而且，這個電流會通過C1及R2流向N3、N4的中抽頭，繼而通過N3 N4流向R3 R4之后流向Q1 Q2的柵極G極。

此時呢，如果我們用刻舟求劍的眼光去看，覺得Q1 Q2會一起導通而燒毀，但事實上是不會的。因為N1與N4是同名端，N2和N3是同名端，而這世界上沒有絕對相同的兩片樹葉，它們電感量、內阻等絕對是會不一樣的，還有MOS管的導通電壓也不會是絕對樣的。這些累積起來的參數，只要有絲絲的差別，哪怕是偶然的差別，假設此時是Q1會領先一點輕微導通，此時N1上會有電流，繼而馬上互感到N3 N4上。而N4是同名端，它會馬上疊加電流/電壓到Q1的G-S極，產生極快的放大，并讓Q1徹底導通。

而N3是非同名端，它也會由弱到強地產生相反的電動勢，讓Q2的G-S極產生負壓，而非常果斷的關閉。當Q1導通之后，變壓器N1繞組達到磁飽和后，電流增加，而磁通量不會再增加，N4上就不能互感到電壓/電流后，N1上會迅速產生強烈的反相電動勢，此時，N4上的電動勢也跟著反向了，所以Q1會迅速截止。而此時對于N3來說是同名端了（因為N1上的電流反向了）此時N3通過R3把電流/電壓提供給了Q2，Q2也會馬上導通，當變壓器N2繞組再次達到磁飽和后，N2也會產生反向電動勢，讓N3也產生反向電動勢以上Q2截止，同時讓N4互感到電流讓Q1導通……這樣周而復始，就形成了振蕩。電感L1是退耦及限制峰值電流的，沒有它此電路的空載電流會非常大，開關管極熱且易壞。

建議實例：變壓器用EE磁芯，不可以有縫隙。以EE40為例，N1 N2用1.5mm的漆包線繞6匝之后抽頭再繞6匝。N3 N4用0.5mm 的漆包線繞5匝后抽頭再繞5匝。N5用0.5mm左右的漆包線繞55-60匝。其他阻容可以直接按圖中標注的參數。

這里要專門說一下的是為什么要用倍壓整流，因為這樣可以減小變壓器的匝比，且交流電壓很低，不易擊穿漆包線，減小危險。實踐中，如果不起振，可能是繞N1 N2與N3 N4時把方向搞錯了，可以調換N1 N2的頭尾而不動抽頭就可以了（當然也可以調換N3 N4的頭尾）。一對TO-220的管不易超過15A的電流，TO-247的管不宜超過30A。

另外，頻率的計算公式F=U/(4*B*S*W) 。式中U=12V，B是磁芯的飽和磁感強度，一般是0.6T，S是磁芯的中柱截面積，一定要換算成平方米。W是N1或N2的匝數。
