MOS管最顯著的特性是開關特性好，所以被廣泛應用在需要電子開關的電路中，常見的如開關電源和馬達驅動，也有照明調光。

1、低壓應用

當使用5V電源，這時候如果使用傳統的圖騰柱結構，由于三極管的be有0.7V左右的壓降，導致實際最終加在gate上的電壓只有4.3V。這時候，我們選用標稱gate電壓4.5V的MOS管就存在一定的風險。

同樣的問題也發生在使用3V或者其他低壓電源的場合。

2、寬電壓應用

輸入電壓并不是一個固定值，它會隨著時間或者其他因素而變動。這個變動導致PWM電路提供給MOS管的驅動電壓是不穩定的。

為了讓MOS管在高gate電壓下安全，很多MOS管內置了穩壓管強行限制gate電壓的幅值。在這種情況下，當提供的驅動電壓超過穩壓管的電壓，就會引起較大的靜態功耗。

同時，如果簡單的用電阻分壓的原理降低gate電壓，就會出現輸入電壓比較高的時候，MOS管工作良好，而輸入電壓降低的時候gate電壓不足，引起導通不夠徹底，從而增加功耗。

3、雙電壓應用

在一些控制電路中，邏輯部分使用典型的5V或者3.3V數字電壓，而功率部分使用12V甚至更高的電壓。兩個電壓采用共地方式連接。

這就提出一個要求，需要使用一個電路，讓低壓側能夠有效的控制高壓側的MOS管，同時高壓側的MOS管也同樣會面對1和2中提到的問題。

在這三種情況下，圖騰柱結構無法滿足輸出要求，而很多現成的MOS驅動IC，似乎也沒有包含gate電壓限制的結構。

MOS管驅動電路

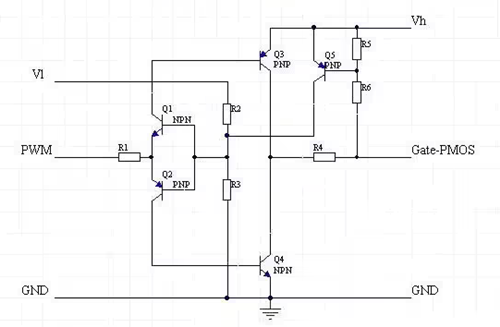

NMOS PMOS 驅動電路

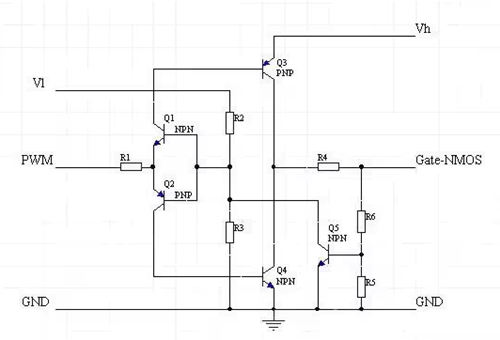

針對NMOS驅動電路做一個簡單分析：

Vl和Vh分別是低端和高端的電源，兩個電壓可以是相同的，但是Vl不應該超過Vh。

Q1和Q2組成了一個反置的圖騰柱，用來實現隔離，同時確保兩只驅動管Q3和Q4不會同時導通。

R2和R3提供了PWM電壓基準，通過改變這個基準，可以讓電路工作在PWM信號波形比較陡直的位置。

Q3和Q4用來提供驅動電流，由于導通的時候，Q3和Q4相對Vh和GND最低都只有一個Vce的壓降，這個壓降通常只有0.3V左右，大大低于0.7V的Vce。

R5和R6是反饋電阻，用于對gate電壓進行采樣，采樣后的電壓通過Q5對Q1和Q2的基極產生一個強烈的負反饋，從而把gate電壓限制在一個有限的數值。這個數值可以通過R5和R6來調節。

最后，R1提供了對Q3和Q4的基極電流限制，R4提供了對MOS管的gate電流限制，也就是Q3和Q4的Ice的限制。必要的時候可以在R4上面并聯加速電容。

這個電路提供了如下的特性：

1，用低端電壓和PWM驅動高端MOS管。

2，用小幅度的PWM信號驅動高gate電壓需求的MOS管。

3，gate電壓的峰值限制

4，輸入和輸出的電流限制

5，通過使用合適的電阻，可以達到很低的功耗。

6，PWM信號反相。NMOS并不需要這個特性，可以通過前置一個反相器來解決。

自舉升壓電路

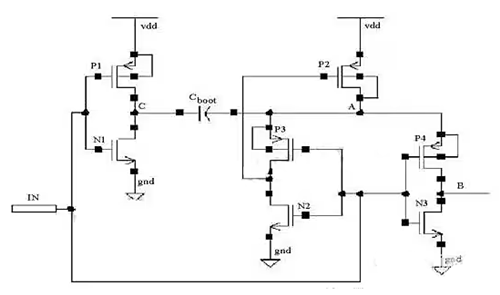

自舉升壓電路的原理圖如圖所示。所謂的自舉升壓原理就是，在輸入端IN輸入一個方波信號，利用電容Cboot將A點電壓抬升至高于VDD的電平，這樣就可以在B端輸出一個與輸入信號反相，且高電平高于VDD的方波信號。

當VIN為高電平時，NMOS管N1導通，PMOS管P1截止，C點電位為低電平。同時N2導通，P2的柵極電位為低電平，則P2導通。這就使得此時A點電位約為VDD，電容Cboot兩端電壓UC≈VDD。由于N3導通，P4截止，所以B點的電位為低電平。這段時間稱為預充電周期。

當VIN變?yōu)榈碗娖綍r(shí)，NMOS管N1截止，PMOS管P1導通，C點電位為高電平，約為VDD。同時N2、N3截止，P3導通。這使得P2的柵極電位升高，P2截止。此時A點電位等于C點電位加上電容Cboot兩端電壓，約為2VDD。而且P4導通，因此B點輸出高電平，且高于VDD。這段時間稱為自舉升壓周期。
