零序電壓簡介

零序電壓是當中性點直接接地系統（又稱大電流接地系統）中發生接地短路時出現的電流。還有在中性點不直接接地系統（經高阻抗接地系統或經消弧線圈接地系統）中當發生單相接地時，也會產生零序電壓。

零序電壓是如何產生的

當三相負荷平衡時中性點電流為零，即無零序電壓。當三相負荷嚴重不平衡時，中性點產生位移，這時將產生零序電壓。在三相負荷不平衡時畫出電壓的向量圖可得到圓滿答案。

怎么計算零序電壓

1、根據單相接地時，零序電壓為線電壓，如果是單相斷線時，零序電壓為1/2倍線電壓。

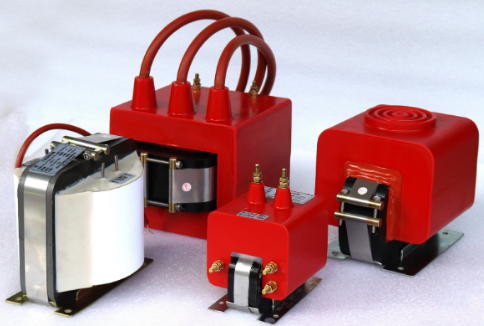

2、零序電壓：配電設備中有零序電流互感器、零序電壓繼電器（保護器）用來檢測線路中是否存在漏電情況，起保護作用。零序電壓是負載接地時產生的，等于三相相電壓之和，正常為0。

零序電流簡介

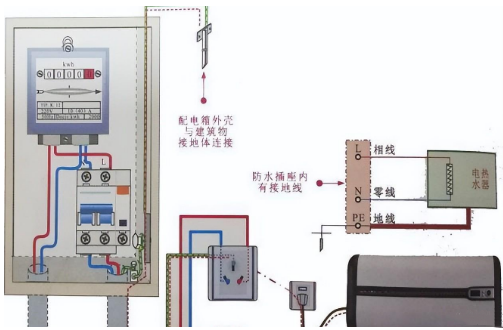

當電路中發生觸電或漏電故障時，回路中有漏電電流流過，這時穿過互感器的三相電流向量和不等零，其相量和為：Ia+Ib+Ic=I(漏電電流，即零序電流）。這樣互感器二次線圈中就有一個感應電流，此電流加于檢測部分的電子放大電路，與保護區裝置預定動作電流值相比較，若大于動作電流，則使靈敏繼電器動作，作用于執行元件跳閘。這里所接的互感器稱為零序電流互感器，三相電流的相量和不等于零，所產生的電流即為零序電流。

不對稱運行和單相運行是零序電流產生的主要原因。在正常的三相四線制電路中，三相電流的向量和等于零，即Ia+Ib+Ic=0。如果在三相三線制中接入一個電流互感器，這時感應電流為零。

在電力系統中，三相(A相B相C相)電流不平衡時，就會產生另一個電流，這個電流就是零序電流(零序用O表示，零序電流Io,零序電壓Uo.)

零序電流產生條件

1、無論是縱向故障、橫向故障，還是正常時和異常時的不對稱，都有零序電壓的產生；

2、零序電流有通路。

以上兩個條件缺一不可。因?yàn)槿鄙俚谝粋€(gè)，就無源泉；缺少第二個，就是我們通常討論的“有電壓是否一定有電流的問題。

零序公式:3U0=UA+UB+UC,3I0=IA+IB+IC

零序電源在故障點，故障點的零序電壓最高，系統中距離故障點越遠處的零序電壓就越低，取決于測量點到大地間阻抗的大小。

正序、負序、零序的出現是為了分析在系統電壓、電流出現不對稱現象時，把三相的不對稱分量分解成對稱分量（正、負序）及同向的零序分量。只要是三相系統，就能分解出上述三個分量（有點像力的合成與分解，但很多情況下某個分量的數值為零）。對于理想的電力系統，由于三相對稱，因此負序和零序分量的數值都為零（這就是我們常說正常狀態下只有正序分量的原因）。當系統出現故障時，三相變得不對稱了，這時就能分解出有幅值的負序和零序分量度了（有時只有其中的一種），因此通過檢測這兩個不應正常出現的分量，就可以知道系統出了問題（特別是單相接地時的零序分量）。

零序電壓是三相線路中一相或者兩相接地產生的，大小取決于接地的程度，是金屬接地，非金屬接地，還是接地電阻了。

零序電流和零序電壓配電所或變電站中的后臺監控軟件中一般被用做故障信號來處理，其在正常情況下值為零，如果出現故障，電腦會自動報警。

什么情況下會產生零序

1.線路發生單相接地故障，即A相B相C相有一相接地了。比如刮風下雨，樹枝搭接到了輸電線的某一根線上，野外釣魚或者放風箏扣到了某一根線上等等，都是單相接地。

2.線路發生斷相故障，線路缺相運行。比如輸電線中有一線路發生斷裂等。

3.線路運行正常，但是線路負載不平衡。比如單相負載的影響，單相負載就取自三相中的某一相的太多，引起三相不平衡，我們生活中常用的電器（電飯鍋，電視機，電吹風），工廠用的電焊機等都是單相負載。
