繼電器是控制電路中常用的一種元件，利用電磁感應原理，控制某一回路的接通或斷開，實現用小電流控制大電流，從而減小控制開關觸點的電流負荷，保護開關觸點不被燒蝕。電磁式繼電器一般由鐵芯、線圈、銜鐵、回位彈簧、觸點等組成。
繼電器在電氣控制回路中廣泛使用，例如中間繼電器、時間繼電器、合閘繼電器、跳閘繼電器等等。
繼電器按接通及斷開方式可分為常開繼電器、常閉繼電器，以及常開、常閉混合型繼電器，常見的幾種繼電器如下圖所示。
繼電器的工作原理

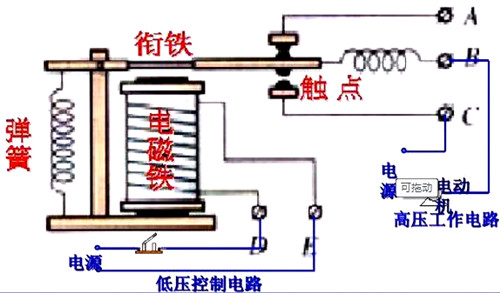

繼電器的工作原理如下圖所示，在線圈兩端加上一定的電壓，線圈中就會流過一定的電流，從而產生電磁效應，銜鐵就會在電磁力吸引的作用下克服返回彈簧的拉力吸向鐵芯，從而帶動銜鐵的動觸點與靜觸點（常開觸點）吸合。當線圈斷電后，電磁的吸力也隨之消失，銜鐵就會在彈簧的反作用力返回原來的位置，使動觸點與原來的靜觸點（常閉觸點）釋放。
這樣吸合、釋放，從而達到了在電路中的導通、切斷的目的。對于繼電器的“常開、常閉”觸點，可以這樣來區分：繼電器線圈未通電時處于斷開狀態的靜觸點，稱為“常開觸點”；處于接通狀態的靜觸點稱為“常閉觸點”。
電路原理
繼電器是一種當輸入量變化到某一定值時，其觸頭（或電路）即接通 或分?jǐn)嘟恢绷餍∪萘靠刂苹芈贰Ｓ捎谰么盆F保持釋放狀態，加上工作電壓后，電磁感應使銜鐵與永久磁鐵產生吸引和排斥力矩，產生向下的運動，最后達到吸合狀態。
繼電器接線圖

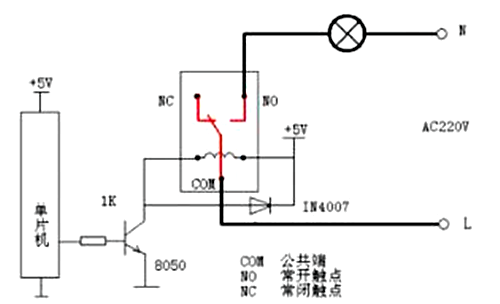

五腳繼電器接線圖
接線原理：繼電器一般都有能反映一定輸入變量（如電流、電壓、功率、阻抗、頻率、溫度、壓力、速度、光等）的感應機構（輸入部分）；有能對被控電路實現“通”、“斷”控制的執行機構（輸出部分）；
在繼電器的輸入部分和輸出部分之間，還有對輸入量進行耦合隔離，功能處理和對輸出部分進行驅動的中間機構（驅動部分）。

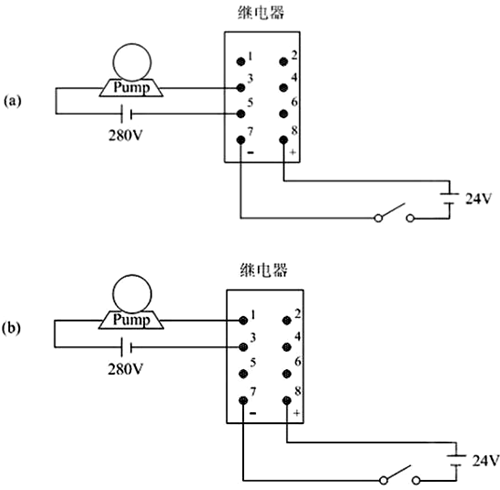

中間繼電器接線圖
5和6是一對公共端子，1和 2是一對常閉觸點，3和4是一對常開觸點。7、8不通電時，5—6和1—2接通，通電后就會斷開1—2，而5—6不斷，再和3—4接通。
一般中間繼電器是雙刀雙擲開關，7—8端子接內部的線圈，使用時會并聯一個續流二極管，二極管接入時的極性和繼電器端子標注相反（8+接二級管的負極，7-接二級管的正極）。
達到預定值時，繼電器會工作驅動電路斷開，那一瞬間會因?yàn)樽愿须妷寒a(chǎn)生很高的的電流，而這個電流會流過續流二級管，而不會經過起到電路，從而保護了電路中的元件。
繼電器電路圖分享

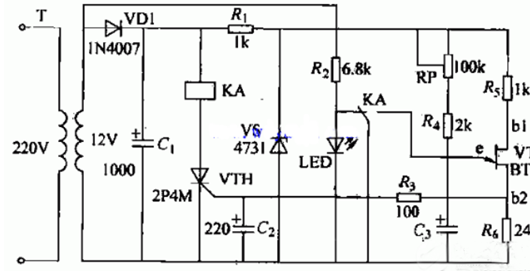

繼電器電路圖一

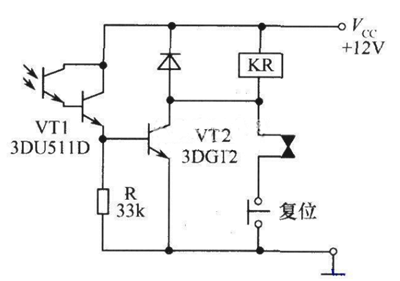

繼電器電路圖二

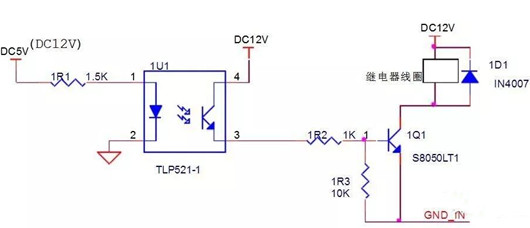

光耦驅動繼電器電路圖
