        用晶體管搭建常見的邏輯門電路介紹
        • 發布時間:2024-08-10 17:14:07
        • 來源:
        • 閱讀次數:
        用晶體管搭建常見的邏輯門電路介紹
        常見的晶體管有二極管、三極管和MOS管,主要的邏輯門電路:與門、或門、非門、與非門、或非門、異或門等,這篇文章介紹用晶體管搭建常見的邏輯門電路。
        1. 二極管
        ① 二極管與門
        用兩個二極管組成的與門,A和B都為高電平時,Y才為高電平。
        晶體管邏輯門電路

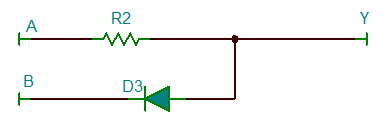

        用1個二極管和1個電阻也可以組成與門。
        晶體管邏輯門電路

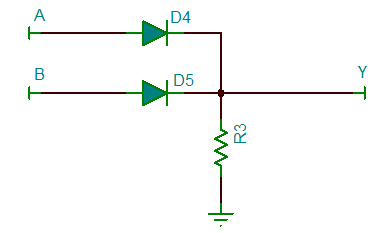

        ② 二極管或門

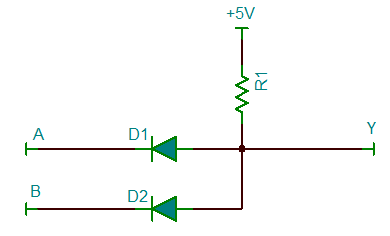

        從下圖兩個或門電路可以看出,A和B只要有一個為高電平,輸出Y就為高電平。
        晶體管邏輯門電路

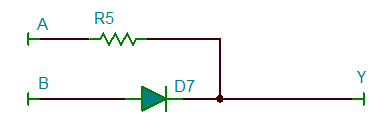

        同樣的,用1個電阻和1個二極管也可以組成或門。
        晶體管邏輯門電路
        2. 三極管
        ① 三極管非門

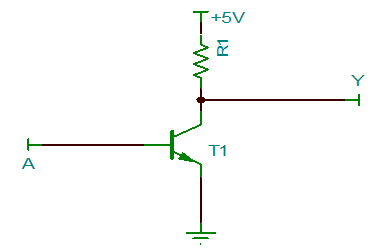

        A為高電平,T1導通,Y為低電平;A為低電平,T1截止,Y為高電平。
        晶體管邏輯門電路
        ② 三極管與門

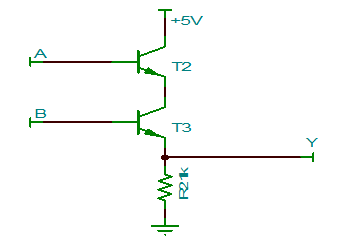

        用2個NPN三極管搭建與門;A和B都為高電平時,T2和T3都導通,此時Y為高電平。
        晶體管邏輯門電路

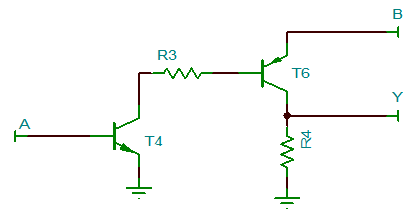

        用1個NPN和1個PNP搭建的與門,當A和B均為高電平時,T4和T6都導通,Y為高電平。
        晶體管邏輯門電路
        ③ 三極管或門

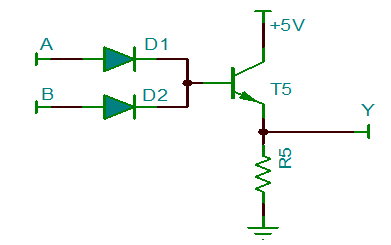

        在二極管或門基礎上,可以加一個NPN三極管,也可以組成或門,A和B只要有一個高電平,T5就會導通,Y會由低電平變?yōu)楦唠娖?;?dāng)A和B都為低電平時,T5才截止,Y為低電平。
        晶體管邏輯門電路

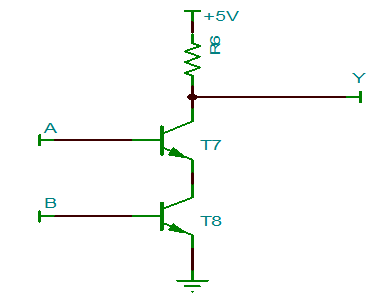

        ④ 三極管與非門
        與非門由與門和非門組成,在三極管與門基礎上稍作修改,可以變?yōu)槿龢O管與非門。
        晶體管邏輯門電路
        ⑤ 三極管或非門

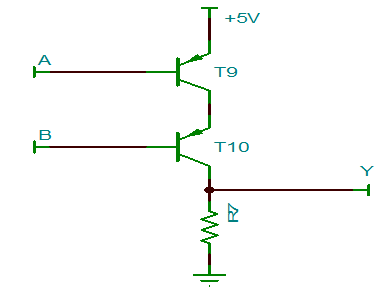

        用2個PNP三極管搭建的或非門,A和B只要有一個高電平,Y就為低電平;當A和B都為低電平時,T9和T10均導通,Y為高電平。
        晶體管邏輯門電路
        3. MOS管
        ① MOS管非門

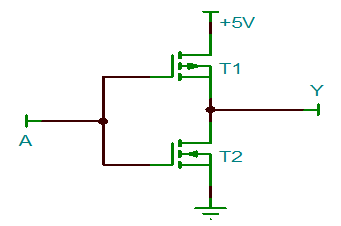

        用1個NMOS和1個PMOS搭建的非門;當A為高電平時,T1截止,T2導通,Y為低電平;當A為低電平時,T1導通,T2截止,Y為高電平。
        晶體管邏輯門電路

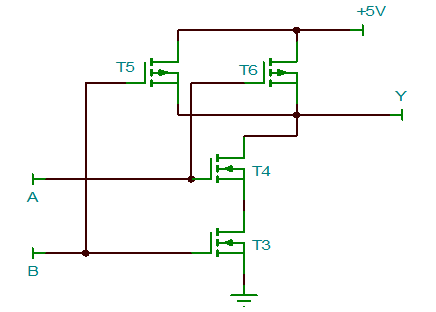

        ② MOS管與非門
        備注:T3和T4為NMOS,T5和T6為PMOS;
        A=0,B=0時,T5和T6導通,T3和T4截止,Y=1
        A=1,B=0時,T3和T6截止,T4和T5導通,Y=1
        A=0,B=1時,T3和T6導通,T4和T5截止,Y=1
        A=1,B=1時,T5和T6截止,T3和T4導通,Y=0
        晶體管邏輯門電路

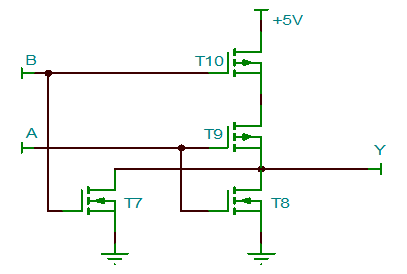

        ③ MOS管或非門
        備注:T7和T8為NMOS,T9和T10為PMOS;
        A=0,B=0時,T9和T10導通,T7和T8截止,Y=1
        A=1,B=0時,T7和T9截止,T8和T10導通,Y=0
        A=0,B=1時,T7和T9導通,T8和T10截止,Y=0
        A=1,B=1時,T9和T10截止,T7和T8導通,Y=0
        晶體管邏輯門電路

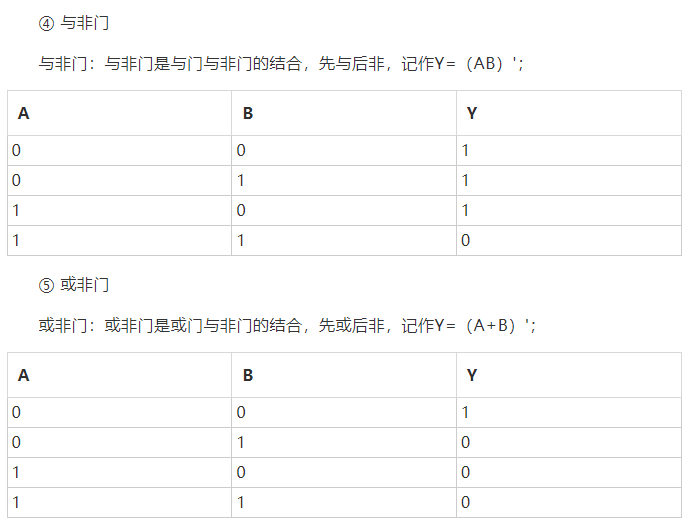

        4. 真值表

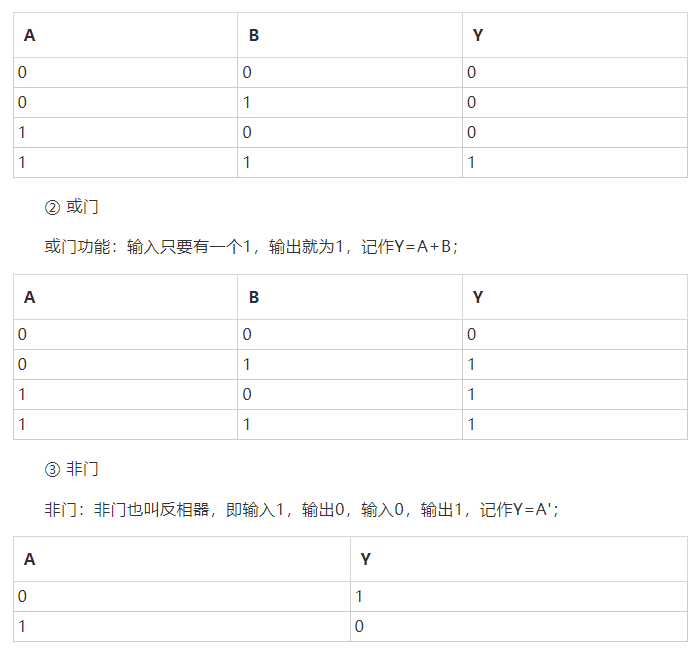

        通過真值表能反映一個電路的功能,優秀的記得誠給出了如下門電路的真值表,小伙伴門可以鞏固下各個門電路的功能。
        ① 與門
        與門功能:輸入都為1,輸出才為1,只要有一個0,輸出就為0,記作Y=A*B或者Y=AB;
        晶體管邏輯門電路晶體管邏輯門電路
