電容基本上有四大作用，分別是：去耦功能、耦合（隔直通交）功能、濾波功能、儲能功能。今天我和大家主要分享去耦作用。

去耦電容

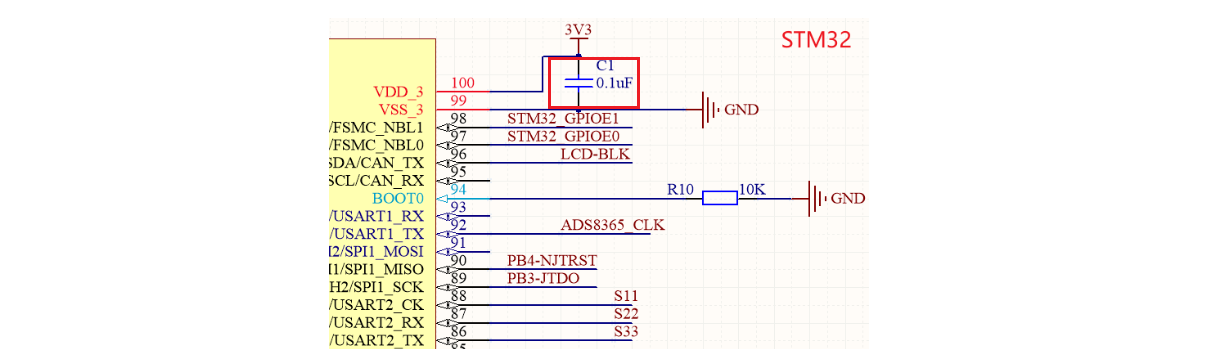

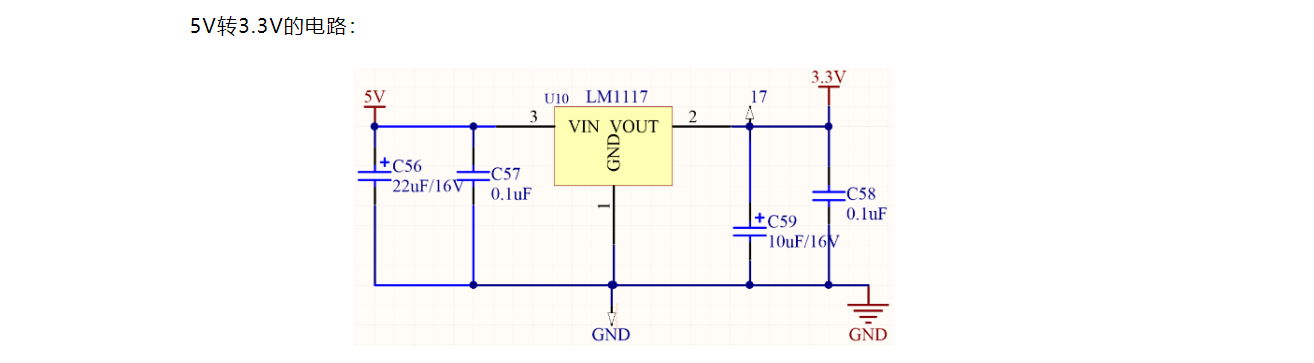

上圖是 STM32系列的一個 最小原理圖局部，這個MCU 需要5路 3.3V為其供電，它的 3.3V 一般是由 LDO（低壓差線性穩壓器）來供電的，例如 LM1117。

一般來說LDO（低壓差線性穩壓器）它是比DC-DC轉換器（比如TPS5430）能夠?yàn)樾酒峁└臃€(wěn)定的電壓，但是即便如此，對于高要求芯片來說，LDO提供過來的電源電壓的穩定性仍然存在不穩定性。因此我們?yōu)榱私鉀Q這個問題，我們需要在芯片的供電引腳旁邊添加去耦電容。來解決問題，這個電容的作用它是吸收供電電源電壓中的高頻交流成分，將高頻交流成分引導到地線，進而使芯片能夠獲得更加穩定可靠的直流電壓。因而，去耦電容務必盡可能的靠近芯片的管腳位置放置。

為什么很多時候都要放一個 0.1uF ？

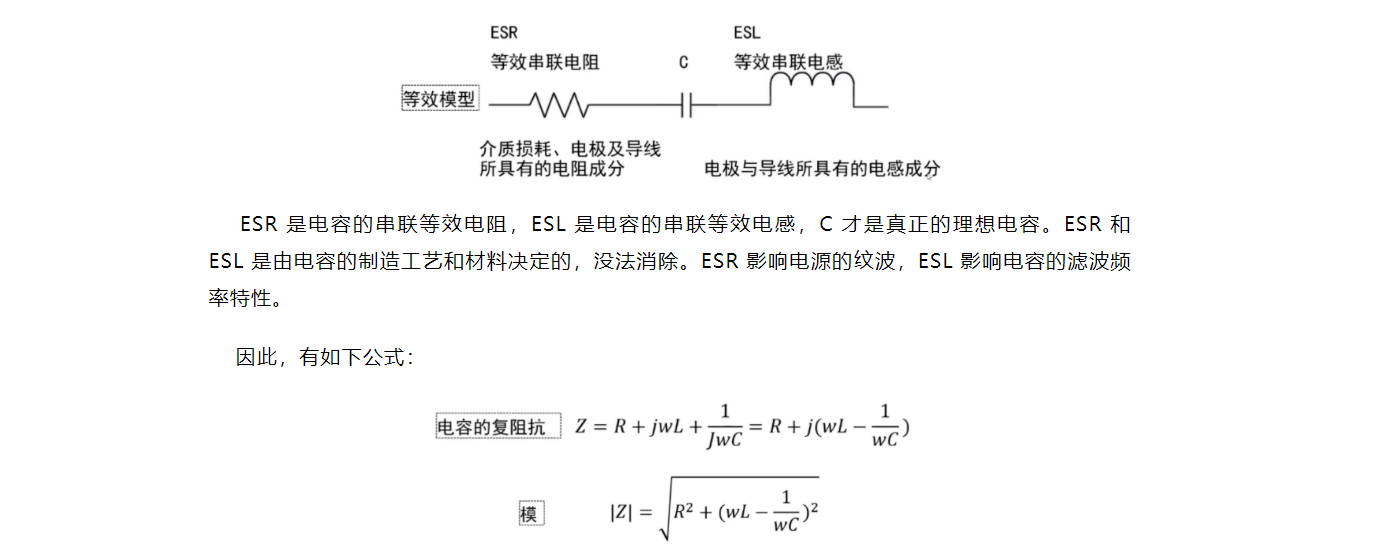

當學習電源的完整性的時候，我們很多時候用的電容模型，如下面所示：

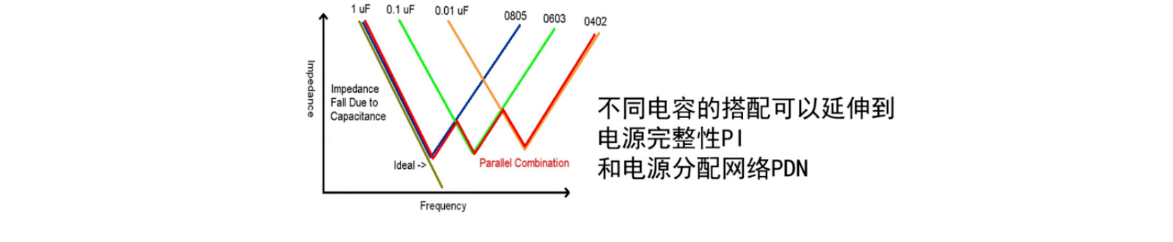

當電源電壓頻率比較低的時候，我們知道電容在電路起到主要的濾波功能，但是隨著頻率逐漸的升高，這里面電感成分的作用越來越變得不可忽視，并且在某一特定頻率點后開始占據主導的地位。達到這個頻率點的時候，電容的濾波效果就會逐漸減弱。因而，在高頻率的時候，電容的濾波特性它不再是很單純的電容一種性質。實際電容的濾波曲線，如下圖所示。

通過上面這個圖可以看出，我們?yōu)榱诉_(dá)到最好的濾波，肯定是希望處于最底端，那就是曲線的最低點，因?yàn)檫@樣能夠非常有效地濾除掉特定頻率段的干擾因素。但是，當頻率逐漸升高時，0.1uF的電容的濾波效果會越來越不如0.01uF的好。當繼續升高頻率的話，我們可能還需要選擇更加小的容值的電容來達到良好的濾波效果。

因此為了解決這個問題，我們看到好多原理圖都是采用多阻值電容并聯的這樣一種方式。通過并聯好幾個不同容值的電容，來擴展濾波器的頻率范圍大小，來更好的優化濾波效果。這樣的話，我們便可以在更大的頻率范圍內獲得更加好的一個濾波作用。
