電容的一些作用
電源濾波作用
我們知道電容的容量它是由介電常數、面積還有距離共同來決定的，用英文表示為εS/d。我們?cè)趯?shí)際應用中時，為了改變電容容量，常常通過改變面積S。當電容的容量很大時，我們?yōu)榱藴p小電容的體積，因此需要采用卷疊的方式來制造電容，但是這樣做往往會增加電感量。
這里需要注意的是，電容它實際上是由電阻、電感以及電容組成的一個復合元件，所以，電容的電感量也是會隨著電容量的增大繼續增大。在50Hz低頻的情況下我們使用2200uF的電容是非常好的選擇。但是，對于高頻（K、MHz）來說，因?yàn)殡姼辛刻螅噪娙輲缀鯖]有用武之地。
所以，我們?cè)谠O(shè)計和選用電容的時候，往往需要根據電容實際應用場景的不同要求來綜合考慮，來采用不同類型還有容量的電容進行濾波。往往高手通常會選擇使用大、中、小三種不同類型的電容來分別應對低、中、高頻的濾波需求。
穩壓的作用

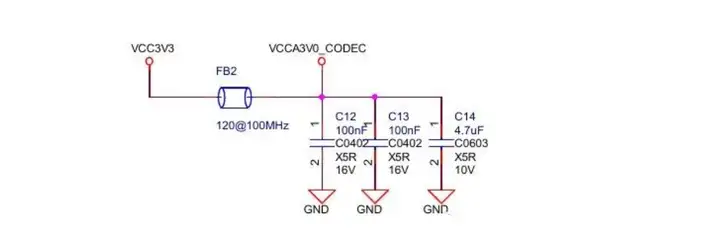

芯片的電源與地之間連接電容的原因基本上有兩個方面：一個是儲能和另一個旁路儲能。
第一，電子電路的功耗往往會有波動，當功耗突然加大時，如果沒有電容來應對電壓突變，電源的電壓會被拉的很低，因此產生噪聲或者振鈴現象，嚴重的時候甚至可能會導致芯片重啟。這里，大容量電容可以立馬釋放儲存的電能，來穩定電源電壓。這種作用可以比作河流和水庫的關系，電容就像水庫一樣儲存電能，突然需要時會立馬釋放出來，來穩定電源電壓。
第二，電路上的電流經常會存在脈動，比如數字電路的同步頻率，它會導致電源電壓的脈動。這種脈動它是一種交流的噪聲，往往小容量的無極電容它可以把這種噪聲旁路到地。這是應用了電容的特性，可以通交流而阻直流，這里小容量電容的通頻帶比大電容要高很多。通過旁路電容的作用，可以將這種交流噪聲有效地濾除掉，進而來提高電路的穩定性。
所以，電源與地之間連接電容的主要幾個作用就是儲能和旁路儲能，來穩定電源電壓并濾除交流的噪聲，從而持續提高電路的穩定性。
總結

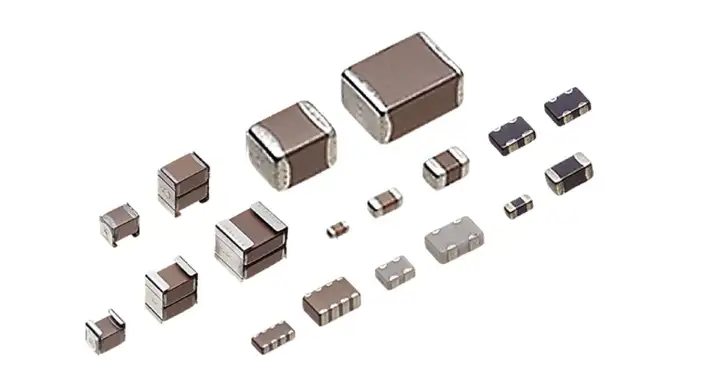

一些小容量的無極性的電容兩端它到芯片的電源引腳距離和地引腳連接線要盡可能的短，越短效果越好。

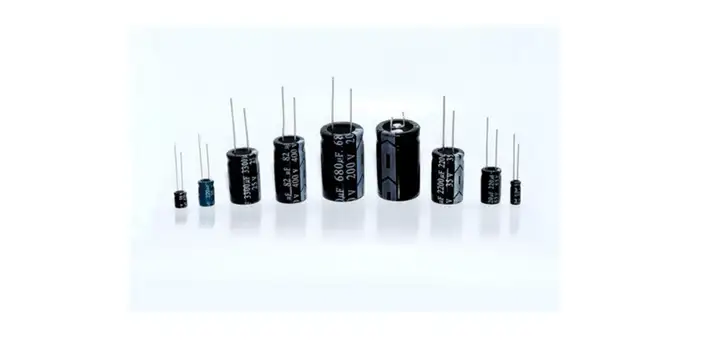

板子的供電電源通常都是由其他電路板引入進來的，電解電容通常每塊電路板上用的很少，因?yàn)檎嫉胤健＜偃珉娐钒迳鲜褂靡粋€(gè)電解電容，我們將其放在電源進入到這個電路板的地方會比較好。假如這個電路板上使用了兩個電解電容的話，另一個我們要放在耗電最多的芯片附近這里。這都與電路板元器件的布局、地線的走線規劃（多層板通常有地層）都是有關系的。
10MHz以下的噪聲頻率，我們可以通過0.1μF的電容來進行濾波，效果相對比較好。
簡單的來說，我們是將干擾通過電容接地的方法，可以有效地濾除掉低頻噪聲。
