穩壓二極管要發揮穩壓作用，需要滿足以下幾個關鍵條件：
一、反向偏置
穩壓二極管在電路中必須處于反向偏置狀態，即正極接低電位，負極接高電位。這是其正常工作的基礎。如果處于正向偏置，穩壓二極管會像普通二極管一樣導通，無法實現穩壓功能。
二、反向擊穿與合適電流
在反向偏置下，當反向電壓達到擊穿電壓時，穩壓二極管會發生反向擊穿。這種擊穿是可逆的，擊穿后二極管兩端電壓基本不變，而電流可以在一定范圍內變化。為了保持穩壓效果，反向電流需保持在合適范圍，過大可能導致過熱損壞，過小則無法維持穩定電壓。
三、工作溫度范圍
穩壓二極管的性能受溫度影響，因此使用時需確保其工作在規定的溫度范圍內。溫度過高或過低都可能導致性能下降或失效。
四、散熱條件
穩壓二極管工作時會產生熱量，散熱不良可能導致溫度升高，影響穩壓性能甚至損壞。設計電路時，應提供足夠的散熱條件，如使用散熱片、風扇等。
五、選擇合適的型號
不同的穩壓二極管有不同的穩壓值、最大耗散功率、額定工作電流等參數。選擇時需根據電路要求選用合適的型號，參數不匹配可能導致無法正常工作或損壞。
六、穩壓二極管的工作原理
基本結構
穩壓二極管是一種PN結二極管，由P型半導體和N型半導體組成，PN結兩側分別形成高摻雜的P+和N+區，以降低電阻，提高穩壓性能。
工作原理
穩壓二極管的工作原理基于PN結的反向擊穿特性。當反向電壓達到擊穿電壓時，PN結進入反向擊穿區，形成穩壓區。在穩壓區內，即使反向電壓繼續增加，電流變化很小，電壓基本保持穩定。
七、穩壓二極管的特性
穩壓特性
穩壓二極管具有穩定的反向擊穿電壓，在一定范圍內基本不變，使其在電路中起到穩定電壓的作用。
電流容量
穩壓二極管的電流容量指其在正常工作條件下能承受的最大電流，通常在幾十毫安到幾安培之間，與結構和材料有關。
溫度系數
穩壓二極管的穩壓電壓會隨溫度變化，這種變化稱為溫度系數，通常在-2mV/℃到+2mV/℃之間。選擇合適的穩壓二極管可減小溫度系數的影響。
響應時間
穩壓二極管的響應時間指其從正常工作狀態到達到穩壓狀態所需的時間，通常在納秒級別，能滿足高速電路的需求。
八、穩壓二極管的應用
電源電路
在電源電路中，穩壓二極管用于穩定輸出電壓，提高電源的可靠性。
信號處理電路
在信號處理電路中，穩壓二極管用于穩定信號電壓，提高信號處理的準確性。
保護電路
在保護電路中，穩壓二極管用于過壓保護。當電壓超過擊穿電壓時，穩壓二極管進入反向擊穿區，限制電壓增加，保護電路安全。
電壓基準源
穩壓二極管可作為電壓基準源，提供穩定的參考電壓，提高電路的穩定性。
九、穩壓二極管的選擇
穩壓電壓
選擇穩壓二極管時，首先要考慮其穩壓電壓是否滿足電路需求。穩壓電壓范圍廣，需根據具體需求選擇。
電流容量
需考慮穩壓二極管的電流容量是否滿足電路需求，避免因電流過大導致?lián)p壞。
溫度系數
需考慮溫度系數是否滿足電路需求，尤其是對溫度穩定性要求較高的電路，可選擇溫度系數較小的穩壓二極管。
封裝形式
穩壓二極管有多種封裝形式，如插件式、表面貼裝式等，需根據電路的安裝方式選擇合適的封裝形式。

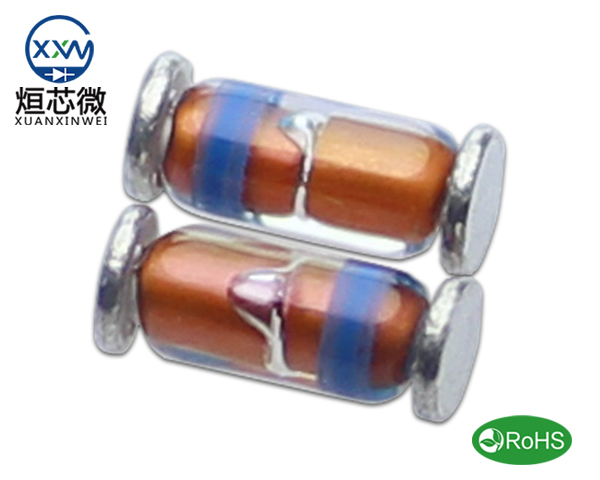

〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
