        NMOS和PMOS的電流方向與工作條件分析
        NMOS PMOS

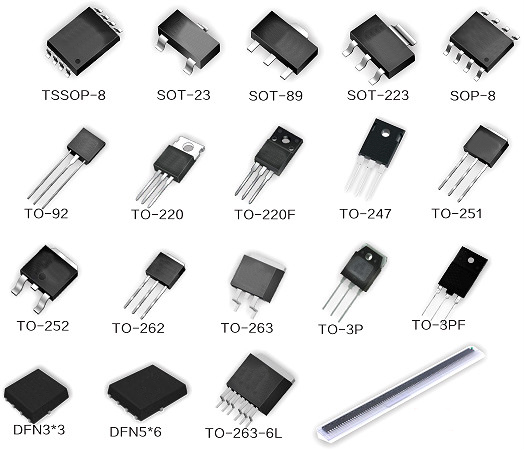

        在現代電子電路設計中,MOSFET(金屬氧化物半導體場效應晶體管)因其高速開關能力和低功耗特性,成為各類電路設計中的核心元件。NMOS(N型MOS管)和PMOS(P型MOS管)作為MOSFET的兩種基本類型,盡管結構相似,但在工作原理、導通條件、電流流向以及應用場景上存在顯著差異。深入理解這兩種器件的特性及其互補作用,對于優化電路設計、提升系統性能具有重要意義。
        一、NMOS與PMOS的基本結構
        NMOS和PMOS的結構均包含三個主要電極:柵極(Gate)、源極(Source)和漏極(Drain)。它們的主要區別在于半導體材料的摻雜類型不同,這直接影響了導通條件和電流流動方向:
        NMOS:采用N型半導體材料,在P型襯底上形成。溝道由電子(負載子)傳導。
        PMOS:采用P型半導體材料,在N型襯底上形成。溝道由空穴(正載子)傳導。
        這種摻雜類型的差異導致了NMOS和PMOS在導通條件和電流流向上的根本不同。
        二、NMOS的導通條件與電流流向
        (一)導通條件
        NMOS的導通依賴于柵極與源極之間的電壓差(Vgs)。當Vgs超過閾值電壓(Vth)時,柵極下方的電子被吸引,形成導電溝道,使電流能夠從漏極流向源極。閾值電壓通常為0.7V至2V(低壓NMOS)或4V至10V(功率NMOS)。
        (二)電流流向
        主電流方向:漏極(D)→ 源極(S)
        電壓關系:Vgs > Vth
        適用場景:NMOS通常用于低端驅動(Low-side drive),即源極接地,柵極施加正電壓以開啟MOS管。
        由于NMOS的載流子是電子,其遷移率高于空穴,因此NMOS通常具有更低的導通電阻(Rds(on)),使其成為高速開關電路的首選。
        三、PMOS的導通條件與電流流向
        (一)導通條件
        PMOS的導通條件與NMOS相反,當柵極電壓低于源極電壓一定值時導通。PMOS的閾值電壓通常為-0.7V至-2V(低壓PMOS)或-5V至-10V(功率PMOS)。當Vgs小于閾值電壓時,空穴被吸引到溝道中,形成導電路徑,使電流從源極流向漏極。
        (二)電流流向
        主電流方向:源極(S)→ 漏極(D)
        電壓關系:Vgs < Vth
        適用場景:PMOS通常用于高端驅動(High-side drive),即源極接VCC,柵極施加低電壓(接地或低于VCC)以開啟MOS管。
        由于PMOS的載流子是空穴,其遷移率較低,導致PMOS的導通電阻較高,功耗較大。因此,在高端驅動中,PMOS的使用受到一定限制,更多情況下采用NMOS加驅動電路的方式替代。
        四、NMOS與PMOS的應用場景對比
        NMOS和PMOS在實際電路設計中常被結合使用,尤其是在CMOS(互補金屬氧化物半導體)技術中,它們的互補特性可顯著降低功耗,提高電路效率。以下是對NMOS和PMOS典型應用場景的對比分析:
        (一)開關電源管理
        NMOS:通常用于低端開關控制,因其導通電阻低、開關速度快,適合高頻開關應用。
        PMOS:用于高端開關,但因其導通電阻較高,更多情況下采用NMOS加驅動電路的方式替代。
        (二)數字電路
        CMOS技術廣泛應用于數字電路,如微控制器、存儲器和計算機芯片。通過NMOS和PMOS的互補特性,CMOS電路能夠實現低功耗、高速運算。在邏輯門設計中,NMOS用于拉低電壓,PMOS用于拉高電壓,二者協同工作,確保電路的穩定性和效率。
        (三)放大器
        MOSFET不僅可以作為開關器件,還可用于模擬電路中構建放大器。NMOS和PMOS在放大器設計中各有優勢,NMOS因其低導通電阻適合高增益應用,而PMOS則在某些特定場景中提供獨特的性能優勢。
        五、NMOS與PMOS在開關電路中的作用
        (一)開關電源管理
        在開關電源中,NMOS和PMOS的組合使用能夠實現高效的電能轉換。NMOS通常用于低端開關,直接接地控制,而PMOS用于高端開關,連接電源正極。然而,由于PMOS的導通電阻較高,實際應用中更多采用NMOS加驅動電路的方式替代PMOS,以提高效率。
        (二)數字電路
        在CMOS邏輯電路中,NMOS和PMOS的互補特性被充分發揮。NMOS負責將輸出電壓拉低至地電位,PMOS負責將輸出電壓拉高至電源電壓。這種互補設計不僅降低了靜態功耗,還提高了電路的抗干擾能力和開關速度。
        (三)模擬電路
        在模擬電路中,MOSFET的線性特性被廣泛用于構建放大器和濾波器。NMOS和PMOS的組合能夠實現信號的放大、濾波和電平轉換,為復雜的信號處理提供可靠的解決方案。
        六、總結
        NMOS和PMOS作為MOSFET的兩種基本類型,盡管在導通條件和電流流向上有顯著差異,但它們的互補特性為現代電子電路設計提供了強大的工具。NMOS憑借其低導通電阻和高速開關能力,成為低端驅動和高速開關電路的首選;PMOS則適用于高端驅動和低功耗電路,盡管其導通電阻較高,但在特定場景中仍具有不可替代的作用。
        在實際應用中,合理結合NMOS與PMOS,能夠構建高效的電子電路,顯著提升系統的性能和功耗效率。通過科學的選型和優化設計,NMOS和PMOS能夠共同為現代電子設備的性能提升提供有力支持,推動電子技術的持續發展和創新。
