整流二極管作為電子電路中不可或缺的元件，其主要功能是將交流電轉換為直流電。在電路維修或設計過程中，有時需要更換整流二極管，這要求遵循特定標準，以確保電路的可靠性和穩定性。本文將從整流二極管的基本參數、替代技巧及實際案例分析三個方面，深入探討其替換原則與應用。

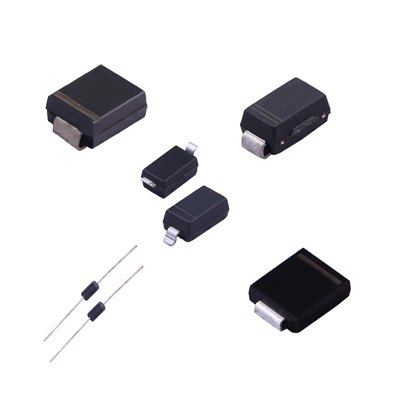

一、整流二極管的基本參數解析
在選擇或替換整流二極管時，需關注以下關鍵參數，以確保電路正常運行：
最高反向工作電壓：指二極管能承受的最大反向電壓。替代時必須選擇額定值相同或更高的器件，否則可能導致?lián)舸┦А?/div>
最大整流電流：即二極管能持續承受的最大正向電流。替代時應選擇相同或更大的電流額定值，避免因過載燒毀。
反向漏電流：在反向電壓作用下，二極管的漏電流值。過高的漏電流可能影響電路性能，替代時需確保參數相近。
反向恢復時間：對于高頻電路或開關電源應用，反向恢復時間必須足夠短，以降低功率損耗并提高電路效率。
最高工作頻率：對于高頻電路，需選擇適合的快恢復二極管或肖特基二極管，以滿足高頻開關的需求。
二、整流二極管的替代技巧
在實際電路維修或優化設計中，整流二極管的替換應遵循以下基本原則：
電流承載能力匹配
替換二極管的最大整流電流應等于或高于原型號。例如，1N5408（3A）可替代1N4001（1A），但反之不可行。
反向耐壓要求
替代二極管的反向工作電壓必須等于或高于原二極管。例如，1N4007（1000V）可替換1N4001（50V），但1N4001無法替代1N4007。
工作頻率匹配
低頻應用可使用常規硅整流二極管（如1N400X系列），而高頻電路需使用肖特基或快恢復二極管。例如，F(xiàn)R107適用于高頻整流，而1N4007在高頻應用中無法有效替代。
肖特基二極管的替換注意事項
肖特基二極管具有較低的正向壓降和極快的反向恢復時間，但反向漏電流較大。例如，SS34可替代某些常見二極管，但需確保電路對漏電流的要求不會影響整體功能。
三、實際案例分析
普通整流電路的二極管替換
在低頻整流電路中，若原使用1N4004（400V，1A），可用1N4007（1000V，1A）直接替換，不影響電路性能。
高頻電源中的替換技巧
在開關電源中，若原使用UF4007（1000V，75ns），可考慮使用HER108（1000V，50ns）或FR107（1000V，150ns）作為替代品。
肖特基二極管的應用場景
在DC-DC轉換電路中，若原設計使用MBR340（3A，40V），可用SS34（3A，40V）直接替換，不影響性能。
四、總結
整流二極管的替換需綜合考慮電路的工作環境和特定應用需求，以及基本參數的匹配。高頻電路需使用快恢復或肖特基二極管，而低頻電路可使用普通硅整流二極管。正確的替換方法不僅能提高維修效率，還能優化電路性能，延長設備使用壽命。通過深入理解整流二極管的參數和替代技巧，可以更好地應對復雜多變的電路設計與維修需求。
