LED燈方案原理圖,LED驅動電路設計介紹
LED驅動原理圖及方案解析
LED驅動原理圖及方案解析

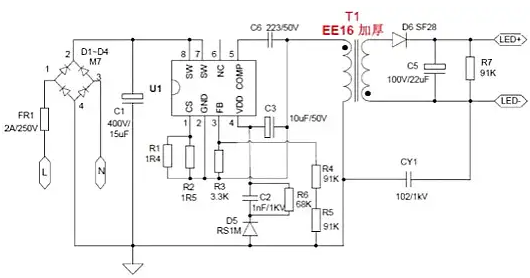

方案特點闡述
本 LED 驅動方案具備多項卓越特性。其一，集成高壓啟動模塊，使燈具能夠實現即開即亮的效果，有效規避了因啟動電阻長期使用而出現老化開路的問題，確保燈具啟動的穩定性和可靠性。
其二，內置高壓智能 MOS 管（690V2.5Q），并采用 DIP7 封裝形式。該封裝方式使得高低壓管腳之間距離充足，從而避免了打火炸機現象的發生，提升了產品的安全性。
其三，運用 QR 控制模式，此種模式有助于降低開關損耗，在提高驅動效率的同時，也延長了驅動器的使用壽命。
其四，工作頻率設定為 100kHz，相較于傳統較低頻率的驅動方案，這一較高的頻率能夠縮小變壓器的體積，進而有助于減小整個驅動電路的尺寸，使燈具設計更為緊湊。
其五，配備過溫調節功能（OTC），賦予驅動器較強的抗干擾能力，確保在多系統環境下燈具不會出現閃燈現象。即使在灌膠后，輸出電流依舊能夠保持穩定，恒流精度控制在 3% 以內，為 LED 燈具提供了穩定的電力支持。
其六，具備全面的智能保護機制，涵蓋輸出開 / 短路保護、過壓 / 欠壓 / 過流保護以及 CS 電阻開路保護等多種保護功能，全方位保障驅動電路及燈具的安全運行，降低了因各種異常情況導致的燈具損壞風險。
LED 驅動 - 鎮流電阻方案
該驅動方案的原理電路圖如圖 1 所示。這是一種經典且一直沿用的簡單電路。LED 工作電流的計算公式為：[具體公式]。由公式可知，電流 I 與鎮流電阻 R 呈反比關系。當電源電壓 U 上升時，電阻 R 能夠限制電流 I 的過度增長，防止其超出 LED 的允許范圍，從而在一定程度上保護 LED 燈珠。
此方案具有一定的優勢，主要體現在電路結構簡單，易于實現，成本較低，適合對成本較為敏感的小功率 LED 應用場景。然而，該方案也存在明顯的不足之處。一方面，電流穩定度不高，容易受到電源電壓波動等因素的影響，導致 LED 的亮度可能出現不穩定的情況。另一方面，電阻在工作過程中會發熱并消耗功率，使得用電效率相對較低，一般僅適用于小功率 LED 的驅動，對于中大功率 LED 應用則顯得力不從心。
通常，一般資料所提供的鎮流電阻 R 的計算公式僅能滿足工作電流 I 這一基本條件。然而，對于驅動電路的其他兩個關鍵性能指標——電流穩定度和用電效率，該公式卻未予以考慮。因此，依據此公式設計出的電路，在性能方面難以得到有效保障，難以滿足對驅動性能有較高要求的應用場景。

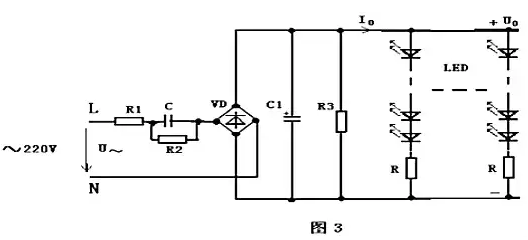

LED 驅動 - 鎮流電容方案
該方案基于在交流電路中，電容所具有的容抗 XC 也能起到類似 “鎮流作用” 的原理。與電阻不同的是，電容在工作時主要消耗無功功率，并不會產生熱量。而電阻則會消耗有功功率，并將電能轉化為熱能耗散掉，因此鎮流電容相較于鎮流電阻，在一定程度上能夠節省電能，提高電能利用效率。此外，采用鎮流電容的方案還能夠設計成將 LED 燈直接接入市電 ~220V 的方式，使用起來更為便捷，無需額外復雜的電源轉換裝置。
此方案的優勢在于電路構造簡單，成本相對較低，且供電方便，適用于一些對成本和供電便利性有較高要求的場景。不過，該方案同樣存在一定的局限性，其電流穩定度和效率也均不高，主要適用于小功率 LED 的驅動應用。尤其在 LED 數量較多，串聯后 LED 支路電壓較高的情況下，這種鎮流電容方案則更為適用，能夠較好地滿足此類特殊場景下的應用需求。
綜上所述，不同的 LED 驅動方案各有優劣，在實際應用中應根據具體的使用場景、性能要求以及成本預算等因素，綜合權衡后選擇最為合適的驅動方案，以實現 LED 燈具的最佳性能和使用壽命。
