JBC扁布袋設備除塵說明書

來源：宏大除塵設備發布時間：2020/4/18 13:11:29

扁布袋除塵設備說明JBC- IIB型扁布袋除塵機組是在水電部華北電力設計院研制的JBC-IB型的基礎上進行改進而成的新系列除塵機組。

簡介

JBC- IIB型扁布袋除塵機組是在水電部華北電力設計院研制的JBC-IB型的基礎上進行改進而成的新系列除塵機組。

應用范圍

該除塵機組適用于電力、水泥、建材、化工、冶金、礦山等行業的防塵工程。它具有體積小，結構緊湊、噪聲低、使用方便可靠等優點。尤其適用于各種料倉、筒倉及轉料點的除塵，除塵器除下來的灰塵可經灰斗直接排人料倉、筒倉或皮帶上。

原理

含塵氣體由除塵器下部進風口進入除塵器，經過濾袋過濾，將粉塵附在外表面上，清潔空氣經過布袋由風機排出。除塵器經時間運轉，濾袋表面積塵量也增加，當濾袋阻力≥100 毫米水柱時，要進行清灰。清灰時間約為20秒。清灰的間隔時間決定于含塵濃度，并且通過實際運行來確定清灰的間隔時間，也可由人工或電動機操作清灰，使積在濾袋表面的灰塵被震脫掉，以達到清灰的目的。清灰時風機要停止運行，根據需要可增設聯鎖裝置，使清灰自動化。清下來灰塵通過灰斗經排灰閥排出。除塵器型號、規格及裝配方式：

表一扁布袋除塵機組技術性能表

序號	技術性能除塵器型號	JBC-18-II B	JBC-23-II B	JBC-28-II B	JBC-36-II B
1	處理風量（m³/h）	2210	3284	4000	5700
2	過濾面積（㎡）	18	23	28	36
3	設備阻力（毫米水柱）	90	100	100	100
4	除塵效率（%）	99.5	99.5	99.5	99.5
5	入口含塵濃度（g/m³）	＜7	＜7	＜7	＜7
6	過濾風速（m/′）	2.1	2.34	2.4	2.67
7	排風電機（瓩）	2.2	3	5.5	7.5
8	清灰電機（瓩）	0.18	0.18	0.18	0.18*2（2臺）
9	排灰電機（瓩）	1.1	1.1	1.1	1.1
10	外形尺寸（LWH）mm	9748502710	12198502775	14158502945	16949743300
11	設備重量（Kg）	555	670	763	810

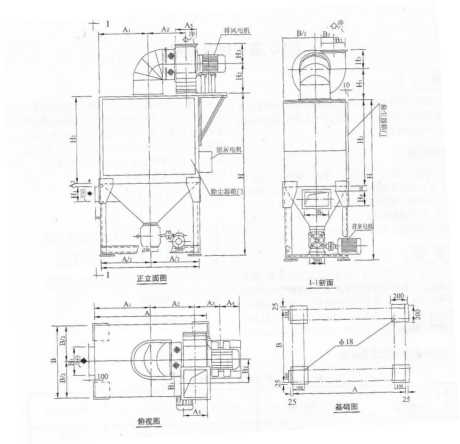

表二扁布袋除塵器安裝尺寸表

扁布袋除塵器安裝尺寸表
尺寸型號	JBC-18-II B	JBC-23-II B	JBC-28-II B	JBC-36-II B
A	974	1219	1415	1694
198	487	609.5	707.5	847
256	404	498	513	488
A 3	235	263	305	322.5
A 4	198	212	261
A 5	224	252	280	315
B	850	850	850	974
B 1	350	350	350
B 2	224	252	280	315
B 3	256	288	320	360
H	2170	2170	2270	2514
H 1	1170	1170	1170	1170
H 2	330	370	410	479
H 3	209.5	235.5	361.5	297
H 4	200	200	200	300

一、概述

本系列除塵機組均采用扁布袋過濾，機械振打自動清灰，具有結構簡單、緊湊、體積小、使用維修方便、振動噪音小、除塵效率高、容易布置等特點。本設計分為A型、B型考慮使用場合不同，A型設計有灰斗和卸灰閥，B型不帶卸閥灰斗下口即是排灰口，又是吸塵口，故而可直接安裝在產塵點上，如：皮帶運輸機的料槽、料倉等等。節省了風管簡化了系統。

本系列機組可以廣泛用于冶金、化工、礦山、煤碳、電力、機械、建材、制粉、和輕工等各行業的通風除塵、利于回收粉塵、即勞動條件又保護了環境。

本系列機組又根據使用場合不同的要求，設計有I型，風機在上，II型風機在側面。

本系列機組的過濾面積設計有20㎡、32㎡、45㎡三種均采用工業滌綸208絨布為濾料，共有12種形式。

二、技術性能

規格、性能、參數選用表

附表1

性能參數 規格		JBC-20	JBC-32	JBC-45
過濾面積㎡		20	32	45
處理風量m³/h		1800-2400	2880-3840	4050-5400
過濾風速m/min		1.5-2	1.5-2	1.5-2
阻力Pa		980	980	980
效率%		99	99	99
使用溫度℃		＜150	＜150	＜150
風 機	型號	4-72-11	4-72-11	4-72-11
	風量m³/h	（1975-3640）	（2430-5408）	（4020-7420）
	風壓Pa	1245-784	1617-1068	1999-1313
	電機型號	Y90L-2	Y100L-2	Y132S1-2
	電機容量KW	2.2	3	5.5
振打機	振幅mm	4	4	4
	電機型號	Y90S-4	Y90S-4	Y90S-4
	電機容量KW	1.1	1.1	1.1
排料閥	規格	YJD-6200*200	YJD-6200*200	YJD-6200*200
排料閥	電機容量KW	0.6	0.6	0.6

三、結構和原理

1、結構：如圖（一）、（二）、（三）、（四）。

（1）AI、AII型的結構大體分為排灰間，下灰斗（即下箱體），振打器，上箱和風機五部分組成。（2）BI、BII型的結構與AI、AII型比較只少一個排灰閥，灰斗即是進氣口，是排灰口。其于相同。且不同規格安裝形式不同而以。如附圖，BI，BII。

2、原理含塵氣體由本機組的進氣口吸人箱體經過布袋過濾，干凈氣體由布袋內流向匯風室再經過風機排出。故被除粉塵阻留附在布袋外壁上。至使布袋阻力，故每隔0.5~ 2小時間隔使振打機構清灰一次，時間3~ 5秒為宜。間隔時間可根據粉塵濃度大小、布袋增阻情況調整。以減少阻力提高除塵效率，且粉塵從排灰閥口排出。使之達到的除塵效果。

四、安裝維修

1.安裝

（1）本機組安裝容易、簡便，采用四個地腳螺釘與適當基座連接固定，進、出口排灰方式選定后，采用螺栓聯接密封即可。但注意各聯接處均墊以密封墊或減墊以防漏氣和振動噪音，（減振墊采用10mm橡膠墊即可）。

2.維修

（1）開車前將各潤滑點檢查加油。

（2）在揚塵前開動排風，當連續工作0.5 - 2小時間隔開動振打機振打一次，約3-5秒為宜。

檢修：（1）嚴格注意各密封處的密封，均不允許有漏風現象。

（2）根據實際情況定期打開檢查門檢查布袋是否有破損，當被損時及時新袋。

（3）更布袋時注意不得劃破。

外形安裝尺寸表

序號	機型	H	H 1	A	A 1	B	B 1	C	D	E	F	進風口	出風口 a*b	地腳孔 n*φ	地腳螺釘	排灰閥 a*b
1	JBC-20A I	3069	1000	1500	1430	1140	870	750	940	-	-250	Φ250	224*256	4-φ20	M18*6030	200*200
2	″-20A II	2509	1000	2170	″	″	″	750	″	1960	-250	″	″			200*200
3	″-20B I	2069	—	1500	″	″	″	—	″	—	—	950*750	″			—
4	″-20B II	1509	—	2170	″	″	″	—	″	960	—	″	″			—
5	″-32A I	3246	1000	1620	1550	1332	1062	800	1132	—	-202	Φ250	252*288			200*200
6	″-32A II	2609	1000	2420	″	″	″	800	″	1935	-202	″	″			200*200
7	″-32B I	2245	—	1620	″	″	″	—	″	—	—	975*750	″			—
8	″-32B II	1610	—	2420	″	″	″	—	″	935	—	″	″			—
9	″-4_ I	3273	1000	1798	1358	1550	1160	800	1350	—	-200	Φ300	280*320			200*200
10	″-4_ II	2603	1000	2523	1616	″	″	800	″	-2000	-200	″	″			200*200
11	″-45B I	2273	—	1798	1358	″	″	—	″	—	—	950*750	″			—
12	″-45B II	1610	—	2523	1616	″	″	—	″	-1000	—	″	″			—

各法蘭安裝尺寸表

JBC-A I、A II

（附表3）

型號 代號 名稱	進口法蘭				卸灰口法蘭
型號 代號 名稱	D 1	D 2	D 3	n-φ	A 1	A 2 =b 1 *n 1	A3	n-φ
JBC-20	350	300	250	8-φ12	280	125*2=250	200	8-φ11
JBC-32	350	306	250	8-φ12	280	125*2=250	200	8-φ11
JBC-45	400	360	250	8-φ12	280	125*2=250	200	8-φ11

JBC—A I、A II、B I、BII

型號 代號 名稱	進口法蘭				卸灰口法蘭
型號 代號 名稱	A 1	A 2 =b 1 n	A 1	B 1	B2=b 2 *n 2	B 3	n-φ
JBC-20	278	256=64*4	224	300	288=72*4	256	16-φ7
BC-32	306	284=74*4	252	341	320=80*4	288	16-φ7
JBC-45	336	315=63*5	280	374	355=71*5	320	20-φ7

JBC—B I、BII

型號 代號 名稱	進口法蘭				卸灰口法蘭
型號 代號 名稱	A 1	A 2 =b 1 n	A 1	B 1	B2=b 2 *n 2	B 3	n-φ
JBC-20	1050	1000=100*10	950	850	100*8=800	750	36-φ11
JBC-32	1050	1000=100*10	950	850	100*8=800	750	36-φ11
JBC-45	1050	1000=100*10	950	850	100*8=800	750	36-φ11
